Котел твердотопливный своими руками чертежи. Чертежи твердотопливных котлов длительного горения
Продолжительную работу устройства с теплообменником на одной партии дров обеспечивает специальная конструкция:
- увеличенная емкость топливной камеры – вмещает в 2 раза больший объем закладки;
- нестандартное направление разжигания – дрова прогорают вертикально вниз.
Огонь охватывает верхний слой топлива. За счет дозированной подачи воздушного потока образуется ровное, несильное пламя. Нижний объем закладки постепенно нагреваются по мере прогорания дров.
Классический
В стандартных чертежах устанавливают тепловой генератор в форме цилиндра . Прямоугольный корпус для классических котлов длительного горения не подходит.
Оборудование работает следующим образом:
- топочную камеру наполняют дровами и разжигают сверху;
- в процессе прогорания топлива посредством телескопической трубы на него опускается груз с отверстием для циркуляции воздуха;
- кислород через дымоход поступает в топку под воздействием естественной тяги или вентилятора;
- теплообменника в классической схеме нет , вода для отопления нагревается напрямую.
Помимо дров для растопки используют торф или кокс.
Фото 1. Классический твердотопливный котел длительного горения с дровами в топочной камере и отсутствием теплообменника.
Пиролизный
В газогенераторных приборах дрова тлеют медленнее. Происходит выделение горючего дыма, который поступает в отдельную зону и вырабатывает дополнительную тепловую энергию. Конструкция включает:
- Загрузочную камеру. В ней происходит процесс пиролизного сжигания топлива.
- Отсек дожига. Здесь сгорает газ.
- Теплообменник. Выполняют в виде «рубашки». Внутри теплообменника нагревается вода для последующего выхода в сеть.
- Устройство подачи воздуха. Обеспечивает поступление первичного (в топку) и вторичного (в камеру дожига) потока.
- Дроссельная заслонка. Для регулировки скорости и объема кислорода на этапе первого розжига топлива.
- Приспособления для управления температурой и мощностью оборудования.
Две камеры разделяет огнестойкое перекрытие с форсункой и отверстиями. От вторичного воздушного потока зависит скорость нагрева воды внутри теплообменника.

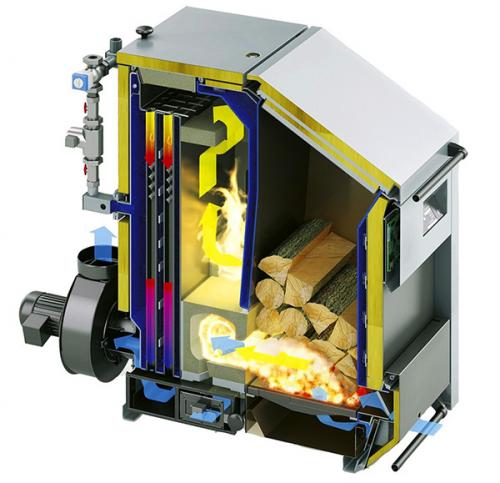

Фото 2. Пиролизный котел, оснащенный загрузочной камерой, теплообменником, камеры разделены огнестойким перекрытием.
Шахтный
Устройства, работающие по принципу обычного сжигания топлива , проще пиролизных. Конструкция включает:
- Топку. Эта зона занимает от 50% объема оборудования и чаще имеет прямоугольную форму. Ее высота незначительно меньше длины целой конструкции.
- Люк для загрузки топлива. Его устанавливают сверху или сбоку относительно топки.
- Зольник. Камера, куда естественным путем попадает зола с остатками углей. Ее оборудуют под топкой.
- Колосник. Выполняет функцию разделительной решетки между внутренними секциями котла.
- Дверца. Размеры подбирают с учетом возможности одновременного доступа и к зольной, и к нижней части топочной камеры. Чтобы регулировать объем воздуха, на дверцу устанавливают шибер.
- Секция с теплообменником. В проектах шахтных котлов используют конструкции водяного или жаротрубного типов. В камере теплообменника выполняют отверстие для поступления угарных газов.
- Дымоходная труба из металла или кирпича с заслонкой.
После загрузки и розжига топливо выделяет горючие газы. Через отверстие они поступают в камеру с теплообменником, нагревая последний. Дым отдает энергию и выходит наружу через трубу, а горячая вода поступает в отопительную сеть.

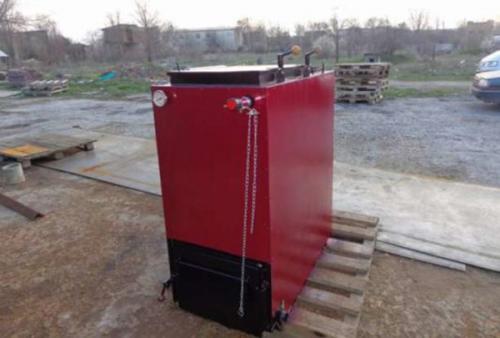

Фото 3. Котел длительного горения шахтного типа с теплообменником, в котором топливо выделяет горючие газы после розжига.
Шахтный котел длительного горения своими руками чертежи. Описание оборудования
Шахтные котлы длительного горения — это эффективная техника, которая характеризуется максимально возможной продолжительностью горения топлива и уникальными особенностями конструкции. Наличие топливной камеры с увеличенными размерами избавляет от необходимости частой загрузки, а благодаря специальной конструкции поддувала обеспечивается медленное горение с выделением большого количества тепла.
Наибольшее распространение сегодня получили две конструкции шахтных котлов:
- Пиролизные.
- С обычным горением.
Обе этих схемы исполнения имеют две камеры, в одной из которых устроен теплообменник, а вторая используется для сжигания топлива. Котел шахтного типа с нижним горением отличается простотой конструкции и имеет топку высотой на весь агрегат, что позволяет существенно упростить загрузку. Топочное отделение напоминает по своему виду шахту, что послужило названием для отопительного оборудования данного типа.
В данном
Камера теплообменника выполняется по классической жаротрубной технологии. Внутри этого отсека проложены многочисленные трубы, по которым циркулирует теплообменник, нагреваемый горячим воздухом, поступающим из топливника. Дымоход может выполняться как в виде вертикальной трубы, так и коаксиального типа, который выводится через ближайшую стену на улицу.
Шахтные котлы длительного нижнего горения на дровах получили видоизменённую конструкцию, что позволило обеспечить максимально длительное горение. Такой котёл дополнен следующими элементами:
- В дополнительных камерах, которые располагаются под теплообменником, происходит сжигание угарного газа, что позволяет обеспечить улучшение показателей КПД котла.
- В пиролизную камеру проведены трубы с многочисленными мелкими отверстиями, что позволяет подавать воздух, необходимый для сгорания угарного газа.
- Непосредственно над пиролизной камерой располагается задвижка, которая позволяет уменьшать и увеличивать интенсивность горения топлива.
Принцип действия такого пиролизного шахтного котла основывается на ограничении поступления в топочное отделение воздуха. Соответственно, дрова горят крайне медленно, что приводит к образованию большого количества угарного газа. Подобная конструкция позволяет обеспечить эффективность оборудования на уровне в 90%.
Котлы на твердом топливе длительного горения своими руками чертежи. Чертеж простого котла длительного горения
Такая конструкция твердотопливного котла довольно проста. Теплообменник может быть выполнен из листовой стали в виде «водяной рубашки». Для максимальной эффективности теплоотдачи и увеличения площади контакта с пламенем и горячими газами ее конструкция предусматривает наличие двух отражателей (выступов вовнутрь).

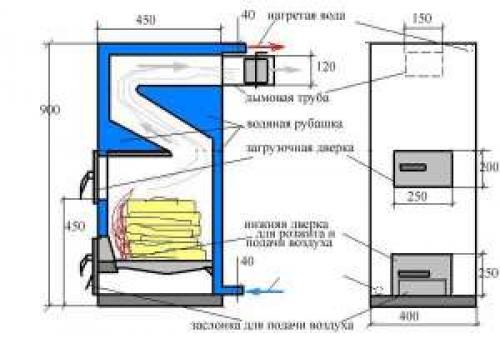

Чертеж простого твердотоплевного котла
В данной конструкции теплообменник представляет собой комбинирование «водяной рубашки» вокруг камеры сгорания и дополнительного щелевидного регистра из листового металла в верхней ее части.
Схема-чертеж котла с теплообменником щелевого типа
1 — дымовая труба; 2 — водяная рубашка; 3 — щелевой теплообменник; 4 — загрузочная дверка; 5 — дрова; 6 — нижняя дверка для поджига и чистки; 7 — колосники; 8 — дверка для регулирования подачи воздуха и чистки зольника.
- Как подключить котел длительного горения своими руками
- Сбросной клапан для отопления
- Термодатчики для котлов отопления
В данных вариантах «водяная рубашка» дополнена теплообменными регистрами из труб в верхней части камеры сгорания. Кроме того, такие агрегаты рассчитаны на приготовление на них пищи. Вариант 4 большей мощности и с верхней загрузочной дверкой.
Рис. 3 Конструкции твердотопливных котлов с дополнительными регистрами и варочной поверхностью
1 — топливник; 2 — регистр из труб; 5 — труба обратки; 6 — подающая труба; 7 -верхняя загрузочная дверка; 8 — нижняя дверка для поджига и подачи воздуха; 9 — загрузочная дверка; 10 — дымовая труба; 13 — колосниковая решетка; 14,15,16 — отражатели; 17 — заслонка; 19 — водяная рубашка; 20 — зольник; 21 — варочная поверхность.
