Что такое приточная вентиляция и почему она важна

Приточная вентиляция — это система, обеспечивающая постоянный приток свежего воздуха в помещение. Она необходима для поддержания комфортного микроклимата, удаления избыточной влажности и углекислого газа, а также для предотвращения появления плесени и неприятных запахов. Без правильной вентиляции воздух в комнате становится застоявшимся, что может привести к различным проблемам со здоровьем и повреждению строительных конструкций.

Необходимые материалы и инструменты

Перед началом работ необходимо подготовить все требуемые материалы и инструменты. Вот основной список:

Материалы	Количество
Вентилятор для приточной вентиляции	1 шт.
Воздуховод (круглый или прямоугольный)	По расчету
Вентиляционные решетки	2-3 шт.
Хомуты для крепления воздуха	По необходимости
Клей для герметика	1 тюбик
Дрель и сверла	-
Отвертка	-
Измерительная лента	-

Пошаговая инструкция

Шаг 1: Определение места установки

Первым делом необходимо определить, где будет установлена приточная вентиляция. Обычно вентилятор устанавливается на фасаде здания или в стене. Убедитесь, что место установки находится на уровне пола или чуть выше, чтобы обеспечить равномерный приток воздуха.

Шаг 2: Сверление отверстий

С помощью дрели и сверла сделайте отверстие в стене или фасаде. Размер отверстия должен соответствовать диаметру вентилятора. Если вы используете прямоугольный воздух, то отверстие должно быть квадратным.

Шаг 3: Установка вентилятора

Установите вентилятор в подготовленное отверстие. Закрепите его с помощью хомутов или саморезов. Убедитесь, что вентилятор надежно закреплен и не будет вибрировать во время работы.

Шаг 4: Прокладка воздуховода

Проложите воздуховод от вентилятора к месту его распределения. Если воздуховод слишком длинный, можно установить дополнительные вентиляторы для обеспечения равномерного воздушного потока.

Шаг 5: Установка вентиляционных решеток

Установите вентиляционные решетки в местах, где воздух будет поступать в помещение. Решетки должны быть установлены так, чтобы обеспечить равномерный приток воздуха во все уголки комнаты.

Шаг 6: Герметизация швов

Завершите работу герметизацией всех швов и стыков. Используйте для этого специальный клей или герметик. Это предотвратит утечку воздуха и проникновение влаги.

Шаг 7: Проверка работы вентиляции

После завершения всех работ включите вентилятор и проверьте, как работает система. Убедитесь, что воздух поступает равномерно и нет посторонних шумов.

Советы и рекомендации

Для обеспечения эффективной работы приточной вентиляции необходимо:

• Регулярно чистить вентилятор и воздуховод.
• Проверять герметичность швов и стыков.
• Использовать вентиляторы с регулируемой скоростью вращения для экономии электроэнергии.
• Устанавливать вентиляционные решетки в местах, где воздух будет распределяться равномерно.

Соблюдая эти рекомендации, вы сможете обеспечить комфортный микроклимат в вашем помещении и продлить срок службы вентиляционной системы.

Связанные вопросы и ответы:

Какие материалы и инструменты необходимы для установки приточной вентиляции

Приточная вентиляция имеет следующие элементы, благодаря которым поступают и обрабатываются воздушные массы, а затем подается в комнаты для комфортного нахождения:

1. Решетка, забирающая воздушные массы. Уличные воздушные массы попадают в прибор. Является барьером для мусора, который состоит из микрочастиц. В комплекте может быть с сеткой.
2. Воздуховоды – ключевые элементы вентилируемого прибора. Воздушные потоки поступают в комнату через вентканалы. К основным характеристикам относят: площадь сечения, форма (круг, прямоугольник), уровень жесткости воздушные ходы (жесткий, полугибкий, гибкий).
3. Воздушный клапан перекрывает вентилируемый канал, когда включается агрегат. Рынок предлагает большое разнообразие приборов с ручным и автоматическим управлением. Устройство может быть дополнено обратным затвором, который отвечает за воздушный поток в одном направлении.
4. Воздушный фильтр является неотъемлемым компонентом всех сплит-систем и служит защитой от попадания в агрегат и комнаты различные загрязнения, как пыль, пух, насекомые и так далее.
5. Вентилятор – основа искусственного вентилирования. Используется два типа: осевые и центробежные (радиальные).
6. Дроссель-клапан отвечает за регулировку объема и скорости движущихся воздушных потоков.Монтируется на магистралях с ответвлением – периферийные участки труб.
7. Распределители воздушных масс (решетка, диффузор) монтируется на выходе вентилируемого канала и служит для равномерного распределения воздушных масс в обслуживающем объекте.
8. Шумоглушитель снижает звуковые и вибрационные эффекты во время работы вентиляторов.
9. Автоматика управляет элементами вентилирования. Отвечает за регулировку скорости рабочего процесса компонента и температуры воздушных масс, а также контроль безопасности агрегата.
10. Нагревательный элемент – монтируется в трубе для обогрева поступающих воздушных масс нужной температуры. Конструкция может быть и без данного компонента, только не возможна будет регуляция температурного уровня и влажности воздушных масс. По типу может быть, как водяной, так и электрический. Выбирается тип в соответствии с условиями работы прибора.
11. Рекуператор – агрегат, который работает по принципу теплообменника между вытекающими и продаваемыми воздушными потоками. При выходе воздушные массы передают свою теплоту элементам рекуператора, которые в свою очередь нагревают воздушные потоки, поступающие извне.

Как определить оптимальную мощность приточной вентиляции для моего помещения

Нормативы согласно ГОСТ 30494-2011 определяют оптимальные и допустимые параметры качества воздуха в соответствии с назначением помещений. Они классифицируются стандартами на первую и вторую категорию. Это места, где люди отдыхают в положении лежа или сидя, занимаются учебой, умственным трудом.

В зависимости от периода года и назначения помещения установлены оптимальная и допустимая температура 17-27°С, относительная влажность 30-60% и скорость воздуха 0,15-0,30 м/с.

Гравитационная вентиляция Источник remontik.org

В жилых помещениях при расчете вентиляции определяют необходимый воздухообмен с применением удельных норм, в производственных - по допустимой концентрации загрязняющих веществ. При этом количество углекислого газа в воздухе не должно превышать 400-600 см³/м³.

Виды вентиляционных систем по способу создания тяги

Движение воздушных масс возникает в результате разницы давления между слоями воздуха. Чем больше градиент, тем сильнее побуждающая сила. Для ее создания применяют естественную, принудительную или комбинированную систему вентиляции, где используются приточные, вытяжные или рециркуляционные (смешанные) способы удаления воздуха. В промышленных и общественных зданиях предусмотрены аварийная и противодымная вентиляции.

Естественное вентилирование

Естественная вентиляция помещений происходит согласно физическим законам - за счет разницы температур и давлений между наружным и внутренним воздухом. Еще во времена Римской империи инженеры устанавливали в домах знати подобия шахт, которые служили для проветривания.

В комплекс естественной вентиляции входят наружные и внутренние проемы, фрамуги, форточки, стеновые и оконные клапаны, вытяжные шахты, вентканалы, дефлекторы.

Естественная вентиляция Источник rumahku.com

Качество вентилирования зависит от объема проходящих воздушных масс и траектории их движения. Самым благоприятным является вариант, когда окна и двери расположены в противоположных концах комнаты. В этом случае при циркуляции воздуха происходит полноценная его замена по всему помещению.

Вытяжные каналы размещают в помещениях с наибольшим уровнем загрязнения, неприятных запахов и влажности - кухнях, санузлах. Приточный воздух поступает из других комнат и выдавливает отработанный на улицу.

Чтобы вытяжка работала в нужном режиме, ее верх должен находиться выше крыши дома на 0,5-1 м. Это создает необходимую разницу давлений для перемещения воздуха.

Естественная вентиляция бесшумна, не потребляет электроэнергии, не требует больших вложений на устройство. Воздушные массы, проникающие извне, не приобретают дополнительных свойств - не подогреваются, не очищаются и не увлажняются.

Рециркуляция воздуха ограничивается пределами одной квартиры. Из соседних помещений подсоса быть не должно.

Принудительная вентиляция

Принудительная вентиляция стала использоваться с середины 19 века. Сначала большие вентиляторы применяли на рудниках, в трюмах кораблей, сушильных цехах. С появлением электрических двигателей в проветривании помещений произошла революция. Появились регулируемые приборы не только для промышленных, но и для бытовых нужд.

Принудительная вентиляция Источник stroy-podskazka.ru

Вентиляция кровли в частном доме: предназначение и способы обустройства вентиляционной системы мансардной и чердачной крыши

Теперь наружному воздуху при прохождении через систему принудительного вентилирования сообщают дополнительные ценные качества - его очищают, увлажняют или осушают, ионизируют, подогревают или охлаждают.

Вентиляторы и эжекторы перемещают большие объемы воздушных масс на значительных площадях. В систему входят электродвигатели, пылеуловители, нагреватели, шумоглушители, приборы контроля и автоматики. Их встраивают в воздуховодные каналы.

Расчет естественной вентиляции жилых помещений

Расчет заключается в определении расхода приточного воздуха L в холодный и теплый период года. Зная эту величину, можно подобрать площадь сечения воздуховодов.

Дом или квартиру рассматривают как единый воздушный объем, где циркуляция газов происходит через открытые двери или подрезанное на 2 см от пола полотно.

Приток происходит сквозь негерметичные окна, наружные ограждения и путем проветривания, удаление - через вытяжные вентканалы.

Монтаж вентиляции Источник market.sakh.com

Объем находят по трем методикам - кратности, санитарным нормам и площади. Из полученных значений выбирают наибольшее. Перед тем, как рассчитать вентиляцию, определяют назначение и характеристики всех помещений.

Основная формула для первого расчета:

L=nхV, м³/ч, где

• V - объем комнаты (произведение высоты на площадь),
• n - кратность, определяемая по СНиП 2.08.01-89 в зависимости от расчетной температуры в помещении в зимний период.

По второй методике объем рассчитывают исходя из удельной нормы на человека, регламентируемой СНиП 41-01-2003. Учитывают количество постоянно проживающих людей, наличие газовой плиты и санузла. По таб.М1 расход 60 м³/чел в час.

Третий способ - по площади.

В чем разница между приточной и вытяжной вентиляцией

Вентилятор — неотъемлемый элемент принудительной системы вентиляции. Он должен обладать достаточной мощностью, чтобы справиться с поставленными задачами по воздухообмену. Существует четыре типа вентиляторов для принудительных вентиляционных систем, мы расскажем о них подробнее.

Типы вентиляторов

От того, как вращаются лопасти вентилятора, перемещают воздух, в каких помещениях используются, зависит тип вентилятора и способ его размещения в пространстве. Отдельные типы могут использоваться в сочетании и дополнять функции друг друга. Таким образом вентиляторы бывают:

• Осевые - подходят для любого помещения
• Центробежные - с лопатками спиральной формы
• Диаметральные - используются в кондиционерах
• Диагональные - комбинация осевого и центробежного

Требования к вентиляторам

В зависимости от ваших намерений использовать вентиляторы требования к их техническим характеристикам могут варьироваться, но они не могут выходить за допустимые пределы, поскольку это чревато бытовым неудобством и возможными авариями. Вот требования, которые нужно обязательно проверять при выборе нового агрегата:

• 1. Уровень шума: в жилом помещении не должен превышать 25 дБ
• 2. Влагозащита: для предохранения контактов
• 3. Жаростойкость: для каминных комнат и саун
• 4. Удобство использования: датчики влажности, таймер
• 5. Сертификаты качества и гарантия от производителя

Нормы для расчета кратности воздухообмена

Вид помещения

Индивидуальный туалет

Расчетная температура воздуха, °C

18

Кратность воздухообмена м³/ч

25

Вид помещения

Совмещенный санузел

Расчетная температура воздуха, °C

25

Кратность воздухообмена м³/ч

50

Вид помещения

Индивидуальная ванная

Расчетная температура воздуха, °C

25

Кратность воздухообмена м³/ч

25

Вид помещения

Жилая комната

Расчетная температура воздуха, °C

18-20

Кратность воздухообмена м³/ч

3

Вид помещения

Гардеробная

Расчетная температура воздуха, °C

18

Кратность воздухообмена м³/ч

1,5

Вид помещения

Кухня

Расчетная температура воздуха, °C

18

Кратность воздухообмена м³/ч

25

Вентиляторы по виду эксплуатации

Расположение вентиляторов в конструкции приточно-вытяжной системы бывает различным и зависит от назначения, обычно аппараты устанавливают на входе в канал, а также внутри уличных стен и в оконных рамах. Канальные вентиляторы монтируются непосредственно в воздушный канал круглого или прямоугольного сечения. Вентилятор может быть любого типа: осевой, центробежный, диаметральный. Многозональные вентиляторы объединяют несколько мест вентилирования, в корпус подключаются несколько вентиляционных вытяжных каналов.
Крышные вентиляторы получили свое названия от места, где располагаются – на крыше здания. Эти вентиляторы отличаются стойкостью к атмосферным явлениям, имеют высокий уровень влагозащиты и пылеустойчивости.
Вентиляторы с обратным клапаном не дают вытягиваемому воздуху вернуться в помещение, поэтому используются на кухнях и в санузлах, откуда вытягивают влагу и запахи. Также обратный клапан незаменим в конструкции оконных вентиляторов и защищает комнату от проникновения пыли с улицы.

Как спроектировать систему приточной вентиляции для частного дома

К корпусу приточных установок малой и средней производительности вентиляторы крепятся через резиновые виброизоляторы. Между патрубком установки и вентилятором располагают антивибрационную вставку Для борьбы с вибрационным шумом (его еще называют структурным) надо исключить все жесткие связи элементов вентсистемы с его проводниками в жилые помещения, то есть со стенами и перекрытиями здания.

При монтаже мощных вентиляторов и приточных установок на перекрытия или на крышу необходимо использовать виброизоляторы. Ввенткамерах коттеджей при напольном монтаже вентоборудования уменьшить вибрации, а заодно уровень шума, передаваемого в помещения по воздуху, помогают «плавающие» полы. Для крепления маломощных вентиляторов и приточных установок к перекрытию (в венткамере, на лоджии городской квартиры или в пространстве за подшивным потолком в отапливаемой зоне) используются специальные кронштейны с резиновыми втулками и резьбовые шпильки (подвесы) с анкерным креплением к потолку.

"СИЕСТА"

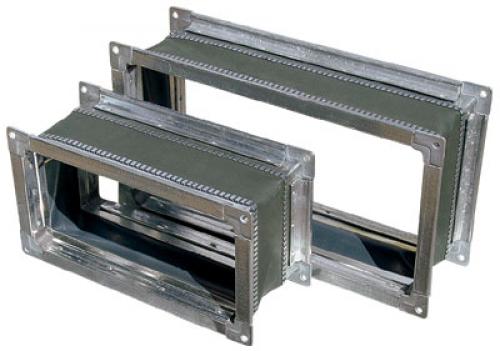

Антивибрационная вставка изготовлена из прорезиненного брезента. Она позволяет исключить передачу вибраций от вентилятора на сеть жестких воздуховодовЕсли вентилятор или приточная установка подключаются к жесткому воздуховоду, между ними следует поместить антивибрационную вставку из резины, прорезиненного брезента или стеклоткани. Вставка предотвратит передачу вибрации от вентилятора на стенки канала. Сразу после антивибрационной вставки необходим прямой участок воздуховода. Его длина должна в 1,5 раза превышать диаметр выходного патрубка вентилятора.

Вышеперечисленные меры виброзащиты- еще не гарантия того, что сеть жестких воздуховодов не станет источником вибрационного шума, передаваемого на перекрытия, а по ним- в жилые пространства. Поэтому при подвешивании к перекрытию массивных прямоугольных каналов используют L- иZ-профилис виброгасящими резиновыми втулками и подвесы, прикрепляемые к потолку посредством забивных металлических анкеров. При монтаже жестких воздуховодов круглого сечения следует использовать хомуты с резиновыми прокладками. Вместо шпилек хомуты, поддерживающие воздуховоды, можно прикрепить к потолку и с помощью перфоленты. Авот монтаж жестких воздуховодов без хомутов или L- и Z-профилей только на перфоленту из-за ее малой жесткости нежелателен. Через некоторое время вся сеть воздуховодов может начать гулять и вибрировать, и уровень шума при этом повысится в несколько раз.

Вибрации и шумы от системы обвязки водяных калориферов бывают заметны только в больших системах вентиляции, обслуживающих коттеджи. Для снижения шума обвязка калориферов должна подключаться к циркуляционным насосам через эластичные соединения. При этом к перекрытиям и стенам трубы крепятся только на противовибрационных кронштейнах.

Как правильно установить вентиляционный канал в стене или потолке



Проблема энергоэффективности систем вентиляции на сегодняшний день очень актуальна. Белгородская область расположилась в умеренно-континентальном климатическом поясе, чем и обусловлены холодные зимы. Средняя годовая температура воздуха составляет около шести градусов, а морозный период доходит до двухсот дней. Все это говорит о том, что необходимо искать меры, направленные на повышение энергоэффективности вентиляционных систем. Существует много способов уменьшения энергозатрат в системах вентиляции воздуха. Экономически целесообразным способом повышения энергоэффективности является применение комплекса мер.

Одним из наиболее эффективных средств по уменьшению потребления энергоресурсов системой вентиляции, это полная её автоматизация. Другими словами система вентиляции должна создавать благоприятные условия для пребывания людей в помещении тогда, когда это необходимо. Для этого автоматика должна ограничивать время работы вентиляционного оборудования в нерабочее время. Основными энергопотребителями в системе вентиляции является электродвигатель вентилятора и канальный нагреватель. Для того чтобы достичь максимальной энергоэффективности, электродвигатель не должен работать в нерабочее время, а калорифер переходит в нерабочий режим, при этом избегая его размораживание.

Другим не менее эффективным способом экономии энергоресурсов на нужды вентиляции является рекуперация воздуха. Данный принцип позволяет использовать энергию удаляемого воздуха для повторного использования. Устройство, которое позволяет передать тепловую энергию от вытяжного к приточному воздуху, называется рекуператор. Рекуператор должен присутствовать во всех энергоэффективных системах вентиляции.

Энергопотребление приточной установки возможно уменьшить за счет снижения аэродинамических потерь в системе вентиляции. Для этого необходимо грамотно проектировать вентиляционную систему, в которой используются фасонные элементы высокого качества, с минимальным аэродинамическим сопротивлением и позволяют увеличить скорость движения воздуха в системах без увеличения потерь давления и уровня шума. Также снизить энергозатраты можно за счет установки нескольких вентиляторов на всю систему вентиляции.

Ещё одним из путей снижения энергозатрат на систему вентиляции является усовершенствование устройств воздухораспределения. Система воздухораспределения является единственной системой, которая одновременно влияет на все технико-экономические и эксплуатационно-энергетические показатели. Неправильный подбор способа распределения воздуха может значительно снизить энергоэффективность всей системы.

Таким образом, усовершенствование системы вентиляции современным энергоэффективным оборудованием, грамотное проектирование, автоматизированное управление её работой, реализация прогрессивных решений по воздухораспределению и регулярное обслуживание значительно повысит энергоэффективность вентиляционной системы.

Для получения подробной информации, касающейся установки энергоэффективной вентиляции, узнать о технологических решениях, вы можете связаться с представителями компании « Белвентстрой » по телефонам, указанным в разделе « Контакты ».

Как выбрать подходящий вентилятор для приточной вентиляции

После ввода в эксплуатацию любая приточно-вытяжная вентиляционная система, снабжающая офисные помещения чистым воздухом, нуждается в периодическом обслуживании. Заключение договора на сервисное обслуживание гарантирует бесперебойную работу вентиляционного оборудования и, как следствие, комфортные условия для работающих в офисе. Периодичность сервисных мероприятий устанавливается согласно правил эксплуатации конкретных установок и зависит от условий эксплуатации системы вентиляции: режима работы и простоев, интенсивности нагрузок, степени загрязнения нагнетаемого и удаляемого воздушных потоков, производительности установки и многого другого.

Периодичность обслуживания отображается в паспорте вентиляционной установки. Различают ежеквартальное, полугодовое и ежегодное обслуживание.

Стандартно работу приточно-вытяжных установок необходимо проверять ежеквартально. Вентиляционные системы, имеющие в своем составе электрооборудование и изнашивающиеся части, требуют квалифицированного надзора для предупреждения поломок и обеспечения безаварийной работы. Эксплуатация вентиляционного оборудования должна осуществляться с соблюдением всех санитарных норм и требований пожарной безопасности.

Перечень сервисных мероприятий проверки работы вентиляции

• Проверка состояния всей системы путем визуального осмотра в работающем и выключенном состоянии: выявляются внешние признаки повреждений стыков воздуховодов, нарушений креплений, производится оценка состояния металлических конструкций, смазка подшипников.
• Проверяется вся сеть воздуховодов, состояние фланцевых соединений, периодично проводится очистка внутренних поверхностей от загрязнений.
• Проверка работы воздушных клапанов и заслонок - плотности закрывания и степень загрязненности: очистка и регулировка клапанов.
• Контроль состояния фильтров: при загрязнении - очистка или замена на новый, периодичность обычно раз в полгода. Зависит от сезона - фильтр забивается весной пухом или пылью с улицы.
• В зависимости от периода производится перенастройка в режим зимней или летней эксплуатации.
• Проверка состояния рекуператоров: очистка от загрязнений.
• Оценка состояния электронагревателей и защиты от перегрева, перед отопительным сезоном, очистка ежеквартально.
• Проверка состояния водяного или фреонового охладителей, дренажной системы, своевременная очистка не реже 1 раза в квартал.
• Контроль уровня шума: выявляются источники посторонних шумов и проверяется состояние шумоглушителей. Проверяется сеть воздуховодов, стыки, решетки. Контролируется шум подшипников электродвигателей и вентилятора. Выполняется смазка подшипников.
• Проведение работ по очистке внутренних полостей вентилятора и поверхностей рабочего колеса, проверка балансировки.
• Осуществляется измерение напряжений питания, потребляемых токов; контроль заземления, работы щитов автоматики и датчиков.
• Проверяется работа электроприводов заслонок и трехходовых клапанов.
• Проверка состояния приточных и вытяжных устройств и очистка решеток, распределителей и воздухопроводов.
• После осмотра всех элементов системы проводятся контрольные измерения производительности, давления, скорости движения воздуха, температуры и влажности. Полученные параметры сравниваются с проектными и паспортными данными.

Все работы проводятся специалистами компании ВЕНТКРАСНОДАР с соблюдением правил техники безопасности и охраны труда, с применением средств защиты и специальных инструментов.

После устранения неполадок, проведения регламентных работ, регулирования на проектные показатели вентиляционная система офиса готова к надежной работе и эксплуатации в проектных режимах.

Как избежать шумов при установке приточной вентиляции

Прежде чем приниматься за устранение поломок вентиляции, необходимо разобраться в причинах их возникновения. Они, как правило, следующие:

1. Неверно составлен проект вентиляционной системы. На стадии строительства не учтены нормативы воздухообмена с привязкой к площади помещения и его функциональности. Тогда вентиляция и не будет справляться со своей функцией. Единственный выход из создавшейся ситуации – дополнительная искусственная вытяжка.
2. Образование препятствий в вентиляционной системе, мешающих свободному воздухообмену. Иногда простая очистка выходного канала руками или пылесосом от густого слоя пыли и грязи могут дать существенный положительный результат. Когда описанные действия не принесли успеха, можно сделать заключение, что засорение системы где-то глубоко. Целесообразно в таком случае пригласить специалистов управляющей компании, которые знают, как прочистить шахты. Причиной засоров, образовавшихся глубоко внутри системы, чаще всего являются строительный мусор или случайно забравшиеся туда домашние животные.
3. Соседи сверху иногда по незнанию могут создать препятствия для нормально функционирующей вентиляции. Бывает, что из вытяжной решетки дует и слышен гул. Это происходит в случае появления у соседей искусственной вентиляции, включенной в общую систему, и именно она создает обратную тягу. Проблему можно устранить, только поставив принудительную вентиляцию в своей квартире.
4. Особенности пластиковых окон. Герметичность пластиковых окон может служить настоящим бичом для нормальной циркуляции воздуха в помещении. При этом вытяжная система будет работать неэффективно. С этим можно мириться, периодически приоткрывая окна, форточки или установив их в режим микропроветривания.
5. Несогласованный со специалистами управляющей компании ремонт, проведенный жильцами самостоятельно. Если такой ремонт затронул зону каналов вентиляции, она может в дальнейшем работать неэффективно.
6. Недостаточное отопление помещения. Нормальное функционирование вытяжной системы базируется на высокой температуре и разнице давления в помещениях и на улице. Если имеется дефицит тепла, воздухообмен не будет происходить с должным эффектом, а может и вовсе прекратиться.
