Усиление лаги пола. Как усилить половые лаги
Усиление лаги пола. Как усилить половые лаги
Усиление лаговой системы производится для увеличения запаса прочности или укрепления её отдельных участков при их повреждении.
Вариантов усиления несколько:
- монтаж одной или нескольких дополнительных опор под брусом, перед этим выровняв систему в горизонтальной плоскости при помощи домкрата;
- установка с одной или двух сторон бруса деревянных или металлических накладок, скрепленных болтами с шайбами;
- замена повреждённого участка на протез из металлического прута или швеллера;
Современным способом усиления лаг является армирование бруса углеродным волокном, с фиксацией эпоксидным клеем.
Углепластик клеится несколькими слоями до достижения требуемой жёсткости бруса. Малый вес, не утяжеляющий конструкцию, и простота работы делают этот материал популярным.
Сращивание лаг
При укладке в больших помещениях брус можно сращивать.
Основные способы соединений:
- При помощи деревянных накладок или Т-образных пластин.
- Внахлёст.

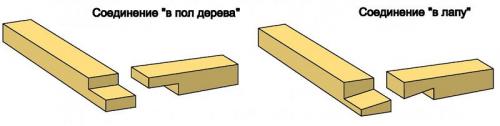

- В пол дерева.
- В лапу.
Большей прочностью на прогиб и смещение обладают соединения последних двух видов.
Места соединений промазывают водостойким клеем, фиксируют сращиваемые элементы болтами или при помощи оцинкованных накладок.
Обязательные условия при использовании составных лаг:
- в местах сопряжений должны быть оборудованы опоры;
- участки соединений соседних брусьев располагаются со смещением, не менее метра.
Пол на лагах — это практичный и доступный вариант. Знание того, как выбрать древесину и правильно рассчитать параметры используемого материала, принесут практическую пользу. А соблюдение технологий устройства лаговой системы в различных условиях позволит своими руками оборудовать надёжное покрытие, предотвратит риск его преждевременного ремонта.
Источник: https://interer-i-dekor.ru-land.com/stati/usilenie-lagi-pola-pochemu-skripyat-poly
Усиление балок перекрытия фанерой. Деформация балок и лаг
В классическом случае применения балок межэтажного перекрытия и лаг полов второго этажа, конструкция будет иметь следующий вид:
- Балки перекрытия из цельного дерева, прямоугольной формы, без сочленений (сечение зависит от длины пролета – ширины комнаты) являются основой конструкции межэтажного перекрытия;
- Торцы балок закреплены в массив противоположных несущих стен и зафиксированы при помощи металлических шпилек или на саморезах и металлических перфорированных крепежных элементах;
- Поверх балок установлены лаги пола второго этажа. Они установлены перпендикулярно балкам на одинаковом расстоянии и имеют форму и сечение, обеспечивающие надежное крепление досок чистового пола;
- Пространство между балками и лагами заполнено утеплителем для шумо- и теплоизоляции помещений.

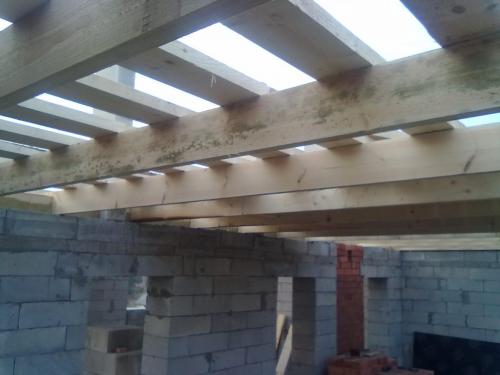

Конструкция межэтажного перекрытия
В такой конструкции, рассчитанной на полезную нагрузку в 400-450 кг на 1 квадратный метр, естественным считается деформация на прогиб в 1/300 длины балки. Проще говоря, при длине балки в 6 метров прогиб балки максимально может иметь величину около 2 см . Если балка прогнулась на большее значение, конструкция требует дополнительного усиления и укрепления.
Сами балки выдерживают на себе два вида нагрузки: первая – это статическая нагрузка от веса остальных элементов перекрытия и установленных предметов мебели и оборудования на них. Вторая — динамическая нагрузка — возникает от перемещения по поверхности пола второго этажа людей и временной установки мебели в центральной части, когда балки и лаги имеют наибольшую нагрузку.
Выдерживать различные виды нагрузок и не поддаваться деформации конструкции межэтажного перекрытия помогают правильно подобранные материалы, их качество, и метод установки, в том числе расстояние между балками и лагами.

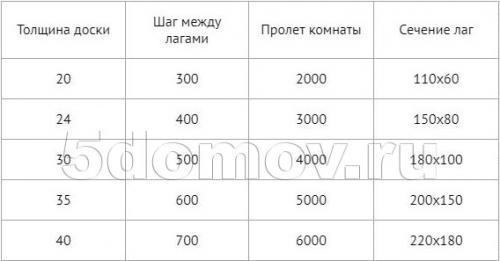

Зависимость (в милиметрах) сечений лаг и шагов между ними от толщины половых досок
Оптимальным считается двутавровая форма составных лаг для пола и составная форма балок для межэтажного перекрытия. При этом, для любых видов лаг и балок, основным видом деформации, влияющим на всю конструкцию дома, выступает прогиб в центральной части. И именно поэтому чаще всего осуществляется усиление балок и лаг, расположенных в центре.
Лаги 150х50. Расчет отдельных параметров лаг
Чтобы выполнить расчет лаг пола, учитывают их основные параметры. При этом нужно помнить, что располагаться они должны в 1,5-2 раза выше высоты монтажа настила – в противном случае забитый гвоздь не сможет удерживать половицы.
Когда осуществляют расчет лаг, то при 50 - миллиметровой толщине доски, высота брусков должна равняться 100 миллиметрам (прочитайте также: " Какая толщина половой доски подойдёт для пола "). Если черновой настил делается из фанеры или других листовых материалов толщиной 20 миллиметров, можно использовать более низкие бруски (30-40 миллиметров).
Изготавливать деревянные лаги необходимо из древесины хвойных пород, при этом влажность заготовок не может превышать 20%. Сечение лаг для пола должно иметь прямоугольную форму. Для их выпиливания берут доски, имеющие толщину 50-60 миллиметров.

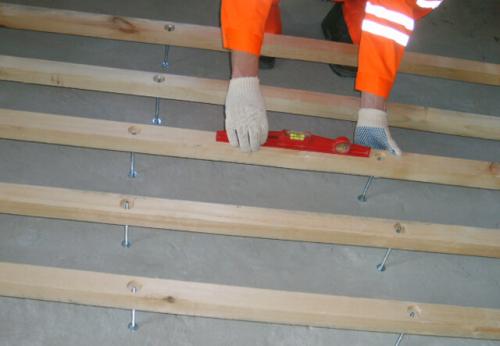

Подготовленные лаги следует укладывать с шагом 40-70 сантиметров поперек светового потока, идущего из окон. Если известны размеры комнат и шаг укладки, будет несложно выполнить расчет лаг перекрытия и количество требуемых элементов. Деревянные бруски перед монтажом следует два раза обработать антисептиком, который заменить можно горячим битумом.
При выборе высоты лаг во внимание принимают толщину слоя теплоизоляции. Обычно из материалов для утепления выбирают минеральную вату, производимую в плитах, толщина которых равна 5 сантиметрам. Аналогичным должен быть такой размер лаг для деревянного пола как высота.
При укладке теплоизоляции в два слоя, потребуются 100-миллиметровая высота лаг. Шаг монтажа напрямую зависит от толщины материала, используемого для укладки чернового пола. Чем настил тоньше, тем чаще нужно устанавливать лаги. Например, если для подложки под чистовой пол задействуют 12-миллиметровую фанеру, то шаг укладки должен быть около 30 сантиметров.
Обычно черновой пол создают из шпунтованной доски – еловой, пихтовой или сосновой. Для чистового напольного покрытия их не используют, поскольку хвойная древесина мягкая – на ее поверхности оставляют след женские каблуки. Сверху монтируют пол из ламината или другого материала для финишной отделки. При шаге лаг, равном 50 сантиметрам, рекомендуемая толщина досок – не менее 35 миллиметров.
Нужно понимать, что зависит расстояние между лагами от толщины доски , это необходимо учитывать заранее. Например, при таком параметре досок как 20, 24, 30,50 миллиметров, промежуток соответственно должен составлять 300, 400, 500,1000 миллиметров.
Изготовление лаг выполняют не только из древесины. Их также производят из железобетона, металла и различных полимеров. Наиболее высокой прочностью отличаются железобетонные изделия, которые обычно задействуют при возведении загородного дома. Лаги из других материалов используют при ремонте пола.
Когда основой для обустройства пола выбраны деревянные балки, лаги крепят саморезами. Размер крепежных элементов должен быть больше, чем толщина брусков в 2 раза. Преимущество такого метода заключается в том, что для регулировки высоты расположения лаг не требуется дополнительно применять специальные подкладки.
Усиление лаг фанерой. Когда нужно усиливать деревянные балки перекрытия
- плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;
- снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;
- необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.
В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( ремонт , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.
Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.
