Технология буронабивных свай. Способы устройства буронабивных свай
Технология буронабивных свай. Способы устройства буронабивных свай
В зависимости от грунтовых условий буронабивные сваи устраивают одним из следующих способов - сухим способом (без крепления стенок скважин), с применением глинистого раствора (для предотвращения обрушения стенок скважины) и с креплением скважины обсадной трубой.
|
а)
Рис. 5.1. Технологическая схема устройства буронабивных свай сухим способом: а - бурение скважины; б - разбуривание уширенной полости; в - установка арматурного каркаса; г- установка бетонолитной трубы с вибробункером; д - бетонирование скважины методом вертикально перемешаемой трубы (ВПТ); е - подъем бетонолитной трубы; 1 - буровая установка; 2- привод; 3 - шнековый рабочий орган; 4 - скважина; 5 - расширитель; 6 - уширенная полость; 7 - арматурный каркас; 8- стреловой кран; 9 - кондуктор-патрубок; 10 - вибробункер; 11- бетонолитная труба; 12 - бадья с бетонной смесью; 13 - уширенная пята сваи |
Сухой способ применим в устойчивых грунтах (проса-дочные и глинистые твердой полутвердой и тугопластичной консистенции), которые могут держать стенки скважины (рис. 5.1). Скважина необходимого диаметра разбуривается мето-дом вращательного бурения в грунте на заданную глубину. После приемки скважины в установленном порядке при необходимости в ней монти-руют арматурный каркас и бетонируют методом верти-кально перемещающейся трубы. |
Буронабивные сваи гост. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Настоящие рекомендации распространяются на работы по устройству буронабивных свай диаметром 400 - 1200 мм и глубиной заложения до 25 м в различных грунтовых условиях для сооружения свайных фундаментов вблизи существующих зданий с применением импортного оборудования фирмы «Касагранда С-40» (Италия).
1.2. В Рекомендациях учтены особенности технологии, включающей бурение скважины буровым станком с непрерывным шнеком, позволяющим производить бурение скважин на требуемую глубину (до 25 м) без выемки грунта и последующее бетонирование скважины с подачей бетона через пустотелую колонну шнека при одновременном его подъеме и удалении грунта. При составлении Рекомендаций использован многолетний отечественный и зарубежный опыт применения технологии для устройства буронабивных свай для фундаментов жилых гражданских зданий в условиях существующей застройки.
1.3. Устройство буронабивных свай по предлагаемой технологии определяется как диаметром сваи и глубиной ее заложения, так и длиной и жесткостью арматурного каркаса, который погружается в заполненную бетоном скважину под действием собственного веса или с применением вибропогружателя. При сооружении свайных фундаментов допускается применение таких конструкций, в которых Мизг.
1.4. Область применения буронабивных свай во всех грунтах, кроме скальных и крупнообломочных, в т.ч. обводненных, структурно-неустойчивых без применения инвентарных обсадных труб или тиксотропных растворов в стесненных городских условиях с приближением к существующим зданиям до 1 м. При этом при проведении инженерно-геологических изысканий должно быть обращено особое внимание на обследование мест возведения фундаментов с целью выявления в грунте различного рода препятствий (скальных прослоек, валунов размером более 25 см и т.п.).
Как работают буронабивные сваи. Что представляет собой буронабивной фундамент
Применение в основании буронабивных свай и делает его буронабивным фундаментом. Оптимальным решением использования такого основания считается при очень глубоких слоях грунта, где другой тип основы невозможен. Используют буронабивной фундамент и в тех случаях, когда присутствует слабый грунт. Например, болотистая и торфяная местность. Идеальным вариантом будет использование такого основания, когда строятся лёгкие деревянные дома и каркасные. Незаменимым окажется он и на крутых склонах.

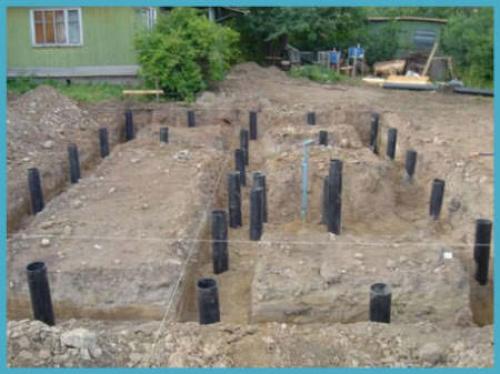

Технология достаточно проста, бурятся скважины, вставляются сваи, которые потом заливают бетоном. Работа может выполняться ручным буром или мотобором. Для этого подбирают нужный диаметр бура под скважину. В готовое отверстие делается опалубка . Иногда грунт не осыпается, в этом случае, можно обойтись без опалубки. Тогда её делает только над верхним слоем почвы, чтобы сделать оголовок сваи. Использование такого варианта, позволяет делать заливку бетоном непосредственно в скважину.
Как мы уже упоминали, если почва сыпучая, следует делать опалубку. Устройство для неё складывается из рубероида, который сворачивается в трубу. Можно также использовать асбестоцементную трубу , это будет прекрасным вариантом.
Буронабивные сваи работают на разрыв и на сжатие. Сжимающую нагрузку на столб оказывает строение. Разрыв нагрузки следует ожидать с обратной стороны. То есть, действует пучинистый грунт и сваю зажимает в нижней части почвы, тогда как верхнюю часть её тянет промёрзшая земля вверх. Поэтому непременно надо армировать сваи.
