Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.
На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.
И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!
По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.
А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.
Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.
В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).
Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.
Монтаж ондулина на односкатную крышу. Как правильно уложить ондувиллу на односкатную крышу
Как правильно уложить ондувиллу на односкатную крышу Как правильно уложить ондувиллу на односкатную крышу Односкатная крыша является наиболее простой из всех конструкций, поэтому укладка ондувиллы на нее не вызывает затруднений даже у начинающего мастера. При соблюдении несложных правил битумная черепица Ондувилла надежно укрывает дом от непогоды и делает его красивым и неповторимым.
Неискушенный городской житель скажет, что односкатные крыши неактуальны и остались в далеком прошлом, и окажется неправ. Такую конструкцию можно увидеть в каждой современной загородной усадьбе: это может быть крыша гаража, хозяйственной постройки, веранды, карпорта и даже самого дома , построенного по авторскому проекту.
Односкатная крыша представляет собой половину двухскатной и отличается от нее отсутствием конька. При этом конструкция обладает целым рядом достоинств, к которым относятся:
- простота монтажа;
- меньший расход строительных материалов;
- возможность максимально полного использования подкровельного пространства;
- устойчивость к ветровым нагрузкам;
- простота обслуживания и ухода.
Угол уклона крыши задается стенами, например, главным и дворовым фасадами. При строительстве или ремонте дома уклон легко изменить, нарастив соответствующую стену вертикальными опорами из брусьев. Стропила крыши монтируются на горизонтальные балки, которые в свою очередь крепятся к монолитному или деревянному мауэрлату.
При проектировании односкатной крыши необходимо учитывать снеговую и ветровую нагрузки:
- скат должен быть направлен навстречу превалирующим ветрам;
- для снижения ветровой нагрузки угол уклона необходимо уменьшить. При этом возрастает снеговая нагрузка, что требует увеличения сечения стропил;
- для снижения снеговой нагрузки угол наклона следует увеличить, но при этом возрастает парусность крыши.
Уклон может изменяться в широких пределах - от 10 до 50 и более градусов, поэтому окончательное значение зависит от совокупности всех местных факторов.
Обрешетка под ондувиллу монтируется с учетом уклона:
- при углах 9….20 градусов на стропила укладывается сплошная основа из досок, ориентированно-стружечных плит или фанеры. Вся площадь основы застилается битумной рулонной гидроизоляцией;
- при углах более 20 градусов обрешетка монтируется из бруса сечением 40-50 мм, который укладывается с шагом 320 мм.
При устройстве брешетки для черепицы Ондувилла расчет ширины ската желательно выполнить с учетом размеров гонта, т.е., ширина ската должна быть кратна расстоянию между волнами ондувиллы. Это упростит оформление торцов крыши и позволит сделать их более изящными.
Утепление и монтаж кровли осуществляются по общим правилам:
1. Если высота подкровельного пространства не допускает эксплуатацию чердака, крыша не утепляется.
2. Укладка ондувиллы ведется от нижнего карниза. Монтаж может начинаться с любой стороны ската.
3. Крепление каждого гонта осуществляется 5-ю гвоздями Ондувилла с монолитной шляпкой.
4. После монтажа кровельного покрытия оформляются торцы крыши. Для этого используются щипцы Ондувилла или универсальные щипцы Ондулин.
5. Кровля Ондувилла укладывается таким образом, чтобы размер карнизных свесов не превышал 5 см.
6. Если верхний карниз отсутствует, острый угол между стеной и скатом оформляется следующим образом:
- между стеной и кровлей по всей ширине ската формируется вентиляционное отверстие шириной 2,5 - 3,0 см и укрывается дышащей изоляционной прокладкой;
- на расстоянии ≈ 10 см от края кровли монтируется универсальный вентилируемый заполнитель;
- угол оформляется универсальными щипцами Ондулин. Для этого каждый щипец немного нагревается и дополнительно сгибается вдоль линии ребра. Элементы укладываются с нахлестом 15 см и крепятся в каждой волне кровельного покрытия.
Все остальные операции являются общими и описаны в инструкции по монтажу.
Ондулин щипец монтаж. Монтаж щипца на кровлю покрытую Ондулин diy

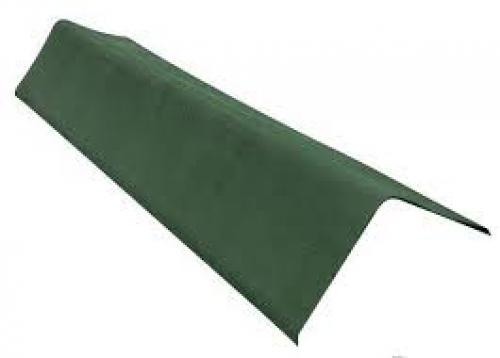

Монтаж щипца на кровлю покрытую Ондулин diy Монтаж щипца на кровлю покрытую Ондулин diy Термин «щипец» имеет несколько значений. Одно из них обозначает декоративную планку, которая устанавливается на торцах крыши и служит для защиты подкровельного пространства от осадков, ветра и птиц. Кровля Ондулин DIY комплектуется универсальными щипцами Ондулин, окрашенными в цвета основного материала.
В архитектуре щипцом называется треугольная часть стены, не ограниченная карнизом. Такое же название носит ветровая планка, которая устанавливается на фронтонных свесах крыши и защищает подкровельное пространство от ветра, осадков и проникновения птиц. Помимо утилитарных функций, ветровые планки несут и декоративную нагрузку - закрывают видимую часть стропильной системы и зачастую служат украшением дома.
Кровельная система Ондулин включает в себя все необходимое: изолирующие подкровельные материалы, монтажные ленты и доборные элементы, изготовленные по технологии Ондулин - ендовы, щипцы и многое другое. Эти комплектующие являются универсальными и могут использоваться с кровельными материалами Ондулин Смарт, Ондулин Компакт и Ондулин DIY.
Существует два способа монтажа щипцов Ондулин, отличающиеся конструкцией дополнительной обрешетки. Монтаж на кровлю, покрытую Ондулин DIY, выполняется в следующей последовательности:
1. Монтируется обрешетка под ондулин. Ее конструкция, используемые материалы и шаг брусьев зависят от уклона кровли и устанавливаются в соответствии с руководством по монтажу ондулина.
2. На два крайних стропила монтируется обрешетка для крепления щипцов. Дополнительные брусья устанавливается с шагом 31 см и располагаются параллельно основным решетинам.
3. Торцы брусьев обрешетки выравниваются, и к ним крепится ветровая доска. Верхняя кромка ветровой доски выставляется на 35 мм выше уровня обрешетки.
4. Производится монтаж ондулина. У листов, примыкающих к ветровой доске, две крайние волны следует оставить незакрепленными. Их крепление выполняется при установке щипцовых элементов.
5. Установка щипцов ведется от карниза к коньку крыши. Щипец укладывается вплотную к ветровой доске и выравнивается по линии карниза, при этом верхняя полка должна накрывать две первых гофры кровельного листа. Второй и последующие щипцовые элементы монтируются с нахлестом 15 см.
Крепление щипцов осуществляется с шагом 31 см:
- два гвоздя вбиваются в ветровую доску один над другим;
- в гребни двух крайних гофр вбивается по одному гвоздю. Необходимо следить, чтобы гвозди вбивались в брусья дополнительной обрешетки.
Таким образом, для крепления одного щипца необходимо 12 гвоздей.
Монтаж щипцов вторым способом выполняется в следующей последовательности:
1. Устанавливается обрешетка под ондулин. Тип обрешетки и шаг брусьев определяются в соответствии с требованиями инструкции.
2. Монтируется ветровая доска и производится укладка ондулина. Две примыкающие к ветровой доске гофры не прибиваются, в них заводятся бруски сечением 25 х 30 мм, 20 х 40 мм или любого другого подходящего размера.
Последующие действия выполняются в указанной выше последовательности. Особое внимание уделяется качеству крепления щипцов в нахлестах.
Щипцовые элементы крепятся гвоздями для ондулина.
