Как сделать металлический забор. Составление чертежа

Как сделать металлический забор. Составление чертежа

Для начала необходимо начертить на листе схему расположения своего забора со всеми типоразмерами. Схема даст наглядно понять, как будет стоять забор и позволит рассчитать количество материала. Ниже приводится приблизительная схема расположения забора.

Согласно схеме, для установки двух секций забора потребуется:

• Опорные столбы с заглушками высотой 3 м — 3 шт.
• Профилированный лист высотой 2000 * 3000 мм — 2 шт. Можно взять один лист 2000 * 6000 мм или пять листов 2000 * 1200 мм.
• Поперечные лаги длиной 3 м — 4 шт. Если высота забора будет больше 2 м, тогда потребуется еще 2 лаги, чтобы на одну секцию шло 3 лаги.
• Песок.
• Бетон для заливки опор.
• Деревянные колышки по количеству опорных столбов.
• Крепежи.

Отталкиваясь от этой схемы, можно рассчитать общее количество строительного материала в зависимости от длины монтируемого забора. Мы же в данной статье будет рассматривать монтаж забора именно на примере этих двух секций.

Установка забора из профилированного листа

Установка забора будет выполняться в несколько этапов:

1. Подготовка участка с последующей разметкой.
2. Бурение отверстий и установка стоек.
3. Монтаж поперечных лаг.
4. Монтаж профлиста к каркасу забора.

1 Подготовка участка с последующей разметкой

Первым делом необходимо очистить участок от мусора, травы и камней в том месте, где будет установлен забор. Затем необходимо выставить крайние точки по периметру предполагаемого забора. Если у вас забор будет квадратный или прямоугольный, тогда в самом начале нужно будет выставить углы.

Забор из профнастила чертеж. Как самостоятельно сделать забор из профлиста – пошаговая инструкция

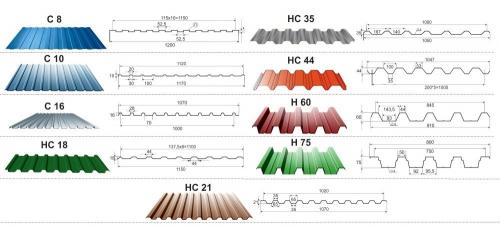

Металлопрофиль выпускается трех видов: стеновой (С), для настила кровли (Н) и универсальный (НС), который применяется как кровельный материал и может применяться для монтажа ограждений. Для возведения заборов чаще всего используется стеновой профнастил.

Цифры в маркировке от 8 до 35 указывают на высоту ребер жесткости. Для монтажа ограждений в районах с низкой ветровой нагрузкой используют профлист с высотой волны 8 мм. Если в районе застройки частые и сильные ветры, то лучше взять металлопрофиль с маркировкой 10 или 20.

Листы с фигурным профилем выпускаются толщиной 0,4-0,8 мм. Для ограждений оптимальным вариантом будет металлопрофиль толщиной 0,45-0,5 мм.

В продаже можно найти металлопрофиль с полимерным покрытием или с оцинкованной поверхностью. Листы с защитно-декоративным покрытием стоят примерно на 15-20% дороже, чем горячеоцинкованные, но и прослужат они намного дольше.

Листы могут крепиться на ничем не связанные между собой стойки — такая конструкция получила название «секционной». В обычной сплошной ограде все столбы оставляют по одну сторону от профнастила. Ключевыми элементами забора из профнастила являются опорные стойки, поперечные лаги и сами металлические профилированные листы. Последние иногда крепят нестандартным способом — по несколько фрагментов в высоту. Волна профнастила имеет размер от 8 до 21 мм, что, помимо сферы применения, является главной отличительной чертой материала. Для сборки конструкции понадобятся крепежные детали: кронштейны и саморезы (или заклепки). Для обустройства фундамента, в свою очередь, используют такие материалы, как песок, гравий и цемент. Дополнительно могут пригодиться антикоррозионный состав и краска.

Другие необходимые приспособления:

Для строительства заборов производители предусмотрели несколько разновидностей профнастила. Основные типы — стеновой (С), несущий (Н) и универсальный (НС), включающий в себя характеристики первых двух. Собирать ограждение следует либо из С, либо из НС. Основным ориентиром для выбора выступают особенности, обеспеченные определенным производителем. Так как оптимальный вариант — стеновой, то человеку остается только выбрать высоту гофры. Она указывается после обозначающей тип буквы. Металлопрофиль с волнами 8-миллиметровой высоты отмечается как С8, и это не самый лучший вариант для заборов, особенно высоких. Лист С10 уже намного прочнее. Вариант с 14-миллиметровыми подъемами монтируют на каркасные ограждения. Высокие заборы любой конфигурации при сложных климатических условиях делают из разновидностей на 18, 20 и 21 мм. С15 с широким ребром гофры — материал универсальный, но применяется для других целей.



Используют столбы не только из металла, но и из дерева, камня, кирпича или бетона. Первый вариант отличается простотой, надежностью и доступностью, к тому же лучше сочетается с профилем. Металлические трубы квадратной конфигурации имеют 2-миллиметровые стенки и параметры 60×40 или 40×40 мм, в зависимости от нагрузки. Круглые трубы различаются диаметром — 60—100 мм. В спецмагазинах продают готовые трубы для заборов, для применения на грунтах любого типа и не менее универсальные сваи, которые устанавливают в том числе на суглинках и нормальных грунтах. Готовые столбы лучше ряда других материалов. У них уже есть заглушки для предотвращения попадания воды. Трубы для профнастила оснащают специальной пяткой, что облегчает установку на подушку. Как правило, конструкция стоек включает в себя отверстия для монтажа профнастила.



Забор из профлиста с металлическими столбами — это линейная конструкция, которая устанавливается по «красной линии» участка. Роль опор выполняют железные трубы с квадратной формой сечения. Оптимальный размер опоры 60х60 мм при толщине металла 3 мм. Для ворот нужны опоры, у которых стенка толще, чем у промежуточных столбов.

Забор своими руками: пошаговая инструкция. Как поставить деревянный забор на даче своими руками

Рассмотрим в качестве примера конструкцию, выполненную полностью из массива — больших кольях, вкопанных в грунт. Строительство включает в себя несколько этапов.

Этапы строительства

• Детали покрывают лаком или краской. Обработку лучше проводить перед строительством. Чтобы заготовки прослужили долго, их следует высушить, пропитать антисептиками, покрыть лаком, а уже затем монтировать. Такой способ позволяет защитить от влаги внутреннюю сторону деталей, недоступную после установки.
• На границе участка наносят разметку — по периметру вбивают колья и натягивают между ними веревку.

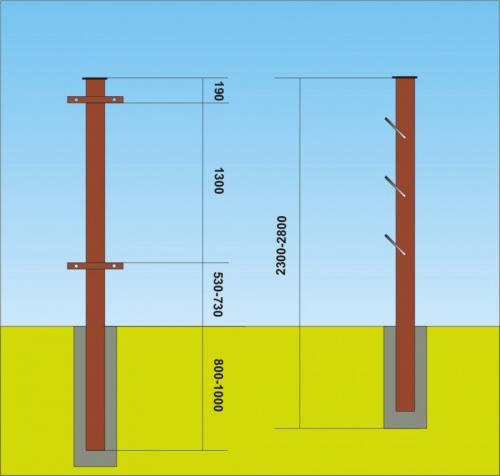

• Бурят отверстия под опоры глубиной около 1 м, располагая их с шагом 2-3 м. Удобнее использовать ручной либо механический бур. Опорами служат деревянные столбы.
• Низ колонн необходимо защитить от влаги, содержащейся в грунте — иначе ограда не простоит и десяти лет. Заготовки пропитывают антисептиком, высушивают и лакируют. Их подземную часть обмазывают битумной мастикой и покрывают слоем рубероида .
• Опоры погружают в отверстия и выставляют по уровню. Их можно засыпать грунтом и утрамбовать, но лучше забетонировать — так они будут более устойчивыми. Котлован засыпают щебнем и песком, делая слои по 15 см, затем выстилают изнутри рубероидом. После этого вставляют колонну и заливают раствором, приготовленным из цемента и песка в соотношении 1:3. Он не должен быть жидким или слишком сухим. Чтобы смесь полностью заполнила пространство, при укладке ее постоянно протыкают арматурным прутом, выпуская воздух. Кроме того, при механическом воздействии она становится более пластичной. На этом свойстве цемента основан принцип работы бетономешалки.
• Стойки соединяют двумя линиями горизонтальных брусков сечением 5х5 см. Их удобно монтировать с помощью металлических пластин.

Забор из профнастила своими руками чертежи. Подготовка: схемы, чертежи

Первое, что нужно сделать владельцу недвижимости, решившему построить забор из профлиста своими руками, составить подробную схему ограждения, которая позволит понять, как станет конструкция выглядеть после возведения. Чертеж нужно делать в масштабе. На схеме должны быть отражены все конструкционные элементы ограждения. Что нужно отразить на эскизе:

• Место на участке, в котором будет устанавливаться конструкция.
• Место, где будет расположена калитка.
• Место, где запланированы ворота.
• Размеры ограждения, прямые и неровные отрезки рельефа грунта, из-за которых придется использовать листы профнастила разного размера, чтобы обеспечить одинаковую высоту забора по всей его протяженности.
• Места установки опорных столбов.
• Расстояние между конструкционными элементами. Например, между соседними опорами.
• Глубину, на которую будут погружены в грунт столбы.
• Расположение лагов, к которым станут крепиться листы профнастила.
• Используемые материалы, их размеры. Например, профилированная труба, размер 40х20 мм.
• Места креплений профнастила к лагам.
• Если рядом с ограждением будут находиться какие-то постройки, зеленые насаждения, стоит их тоже указать в чертеже. Это позволит оценить, не будут ли они стоять слишком близко от забора.

Чем подробнее схема, тем понятнее для собственника дома, как станет выглядеть забор, который он решил построить. Чтобы сделать точный чертеж, можно воспользоваться специальными графическими программами или нарисовать рисунок на миллиметровой бумаге. Чем удобно создание схемы в графическом редакторе – некоторые средства визуализации позволяют создавать трехмерные объекты. Благодаря чему можно наглядно увидеть, как станет смотреться установленное вокруг участка ограждение.

Зачем делать эскиз на бумаге или в электронном виде перед монтажом заборов из профлиста:

• схема в масштабе позволяет сделать точный расчет материалов;
• получится не допустить ошибок при установке каркаса;
• не придется держать в голове множество цифр, расстояний между элементами.

Забор из профиля. Забор из профлиста своими руками

Почему стоит выбрать именно этот забор

Этот строительный материал обладает массой преимуществ, главное из которых – высокая скорость и простота монтажа. Установить забор такого типа под силу любому человеку.

Вам не нужно обладать квалификацией строителя и иметь в своём арсенале специализированный инструмент – подойдёт стандартный, имеющийся у каждого домашнего мастера.

Единственную сложность вызовет сварка, но если вы не обладаете аппаратом и соответствующими навыками, можно всё сделать без неё. Другие достоинства:

• низкая стоимость материалов, доступная даже при небольшом бюджете;
• высокая прочность и устойчивость к агрессивной внешней среде;
• долговечность, стойкость к выгоранию;
• эстетический внешний вид;
• острый верхний край листа, осложняющий возможность перелезть через него злоумышленнику.

При условии правильного подхода к выбору материалов вы можете получить отличное решение, которое украсит и сделает оригинальным ваш загородный участок. Посмотрите фото забора из профнастила, чтобы убедиться.

Преимущества и недостатки ограды

Среди плюсов такой конструкции:

1. Износостойкость. Поверхность обрабатывается защитными растворами, и металл не подвергается коррозии.
2. Легкий вес. Упрощает транспортировку, монтаж. Не нужно привлекать спецтехнику.
3. Сборка ограждения не занимает много времени.
4. Невысокая цена. Самостоятельная установка такого забора выйдет дешевле, чем аналогичного из кирпича, камня.
5. Отлично защитит участок от шума, пыли.
6. Пожаробезопасное и экологическое сырье.
7. Не нуждается в периодическом уходе, покраске.
8. Красиво выглядит, хорошо сочетается с другими материалами.
9. Материал прочный.
10. Служит долго.
11. Подлежит ремонту. Отдельный элемент можно заменить без вреда для всей конструкции.

Есть у материала и свои минусы.

При непрочном креплении к лагам листы начнут деформироваться под действием сильного ветра.

При повреждении защитного покрытия необходимо обрабатывать места антикоррозийной грунтовкой, иначе со временем там появится ржавчина.

Виды профнастила и методы его изготовления

Для производства профилированного листа используют листы стали с оцинковочным слоем, защищающим материал от коррозии. Форма гофра придается листам путем холодной штамповки на специальных станках, за счет чего материал становится более жестким, улучшаются его несущие способности.

После холодной прокатки на стальной лист с обеих сторон наносят специальное антикоррозийное полимерное покрытие, используемое для профнастила, применяемого для кровли крыш или строительства заборов. Таким образом, материал становится не только устойчивым к коррозийным процессам, но и ультрафиолетовым солнечным лучам.

Габариты профилированного листа идут или по стандарту от производителя или же на выбор заказчика. Рулонная сталь легко нарезается, благодаря чему можно получить продукцию необходимой длины, а вот ширину устанавливает только производитель, она может колебаться от 980 до 1850 миллиметров.

Виды профилированного листа:

• Несущий.
• Кровельный.
• Универсальный.
• Стеновой.

Прежде, чем заняться монтажом ограждения из профилированного листа необходимо выбрать его тип, что будет использоваться для создания забора. Сразу же стоит сказать, что для этого можно использовать столько стеновой профнастил, толщина которого составляет 0,5-0,7 миллиметра, а высота гофры не более 21 мм.

Что касается цветовой гаммы, то здесь ограничений практически нет, так как современные технологии позволяют сделать совершенно разные оттенки профнастила. Более того, некоторые производители предоставляют продукцию, внешне имитирующую натуральные материалы (камень, дерево или кирпич). Также некоторые производители выпускают в продажу специальный вид профнастила, который имеет с одной стороны заостренную кромку – это оптимальное решение для монтажа ограждения.

Советы по выбору материала:

• Перед покупкой нужно проверить толщину стального листа.
• Качество профнастила.
• Нужно просмотреть сертификаты производителя, убедившись в их наличии и соответствии продукции стандартам и техническим параметрам.
• При покупке материала нежелательно выбирать самые дешевые варианты, так как они имеют низкое качество. Лучше всего выбрать золотую середину, сочетая цену и качество.

Способы монтажа пролетов

Существует несколько видов заборов, в зависимости от монтажа

Сплошной

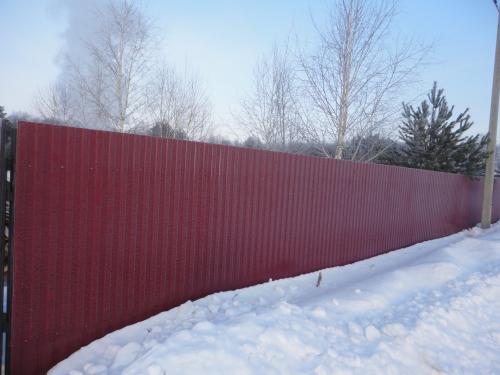

Обшивка профнастилом забора выполняется внахлест. Конструкция визуально кажется сплошной стеной. Столбы монтируются с шагом 1,5‒2,5 метра. Увеличивать расстояние не следует, поскольку придется брать лаги большей толщины.

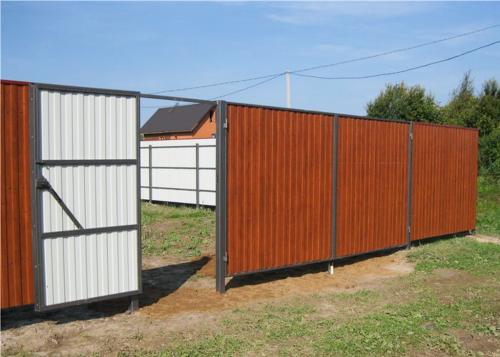

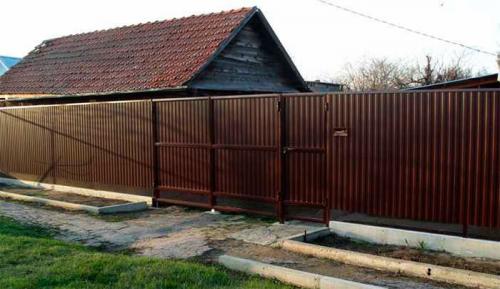

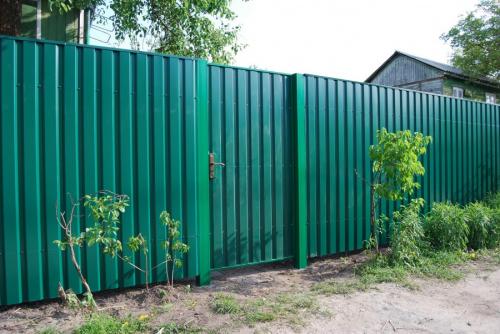

Фото: забор и ворота с калиткой из профлиста

Средняя высота забора 1,7‒ 1,8 м. Листы могут крепиться горизонтально или вертикально.

Расход материала рассчитывается так: общая длина ограды делится на рабочую ширину листа.

При данном крепеже расход листов гораздо больше, чем при секционном.

Секционный

В этом способе монтажа четко выделяются пролеты.

Статья: «Виды кованых заборов».

Источник: https://domastroevo.ru/novosti/stroim-zabor-iz-proflista-svoimi-rukami-konstrukciya-s-metallicheskimi-stolbikami

Как одному сделать забор из профнастила. Как сделать забор из профнастила

Закажите материал

Профнастилом торгуют как строительные гипермаркеты, так и рынки, и частные предприниматели. У кого-то материалы в наличии, а кто-то принимает заказы и передает на производство. Срок изготовления, обычно, не превышает трех дней.

Сколько материала заказывать? Ровно столько, сколько посчитали в смете и пару листов запасных. В большинстве магазинов материалы можно вернуть, и это удобнее, чем ездить докупать.

Здесь на рынке стандартные предложения. Найти что-то выше или ниже следующих характеристик, трудно. Столбы забора имеют габариты 60*60 мм, толщина стенки составляет 2 мм.

— Для каркаса забора берите квадратное сечение столбов. Тогда узел места сварки будет работать гораздо надежнее и выглядеть более эстетично, чем при варке к круглому столбу, — говорит проектировщик энергоэффективных домов iHouse TermoPlus Олег Кузьмичев.

Характеристика лаг — перекладин забора — составляет 40*20 мм при толщине стенки 1,5-2 мм. Другое дело, что можно установить две или три лаги. Второй вариант прочнее и выйдет дороже. Поскольку столбы и лаги представляют собой классические профильные трубы, они не окрашены, а значит, оставлять их в таком состоянии нельзя. Обязательно прогрунтуйте и покрасьте стройматериалы. Хотя сегодня в продаже можно найти трубу из оцинкованного металла, на который производитель нанес полимер в цвет забора.

Понадобятся также саморезы по металлу — в идеале под цвет покрытия и планки, которые закрывают верх забора. Саморезы должны быть с мембраной EPDM (ЭПДМ). Она сделана из каучука, применяется для скрепления металла. Стоит приобрести заглушки для столбов, они недорогие, сделаны из пластика. Будут защищать торец стоек от попадания влаги.

Выполните эскиз или чертеж забора

Конечно, можно представить себе схему в голове. Но лучше всего замерить свой участок и визуализировать будущую конструкцию. Так проще будет построить забор из профнастила своими руками.

Приступайте к установке

Пошаговую инструкцию с последовательностью действий мы опишем ниже. Напомним, что для установки забора своими руками вам потребуются:

• болгарка, которой будете нарезать листы;
• шуруповерт;
• сварочный аппарат;
• цемент, гравий и песок, чтобы подготовить фундамент;
• лопата или бур;
• емкость для замешивания раствора;
• грунтовка для финального покрытия;
• состав от ржавчины.
