Вентиляция, как сделать приточную и вытяжную вентиляцию. Для чего нужна система принудительной вентиляции в частном доме

30.01.2020 в 04:14

Вентиляция, как сделать приточную и вытяжную вентиляцию. Для чего нужна система принудительной вентиляции в частном доме

В рассмотренных выше системах перемещение воздуха осуществляется из-за различного атмосферного давления на разной высоте, при нагреве, под воздействием порывов ветра. Главным преимуществом этих методик является энергетическая независимость. Однако все они чрезмерно подвержены всевозможным внешним факторам. Задача усложняется при увеличении высоты каналов.

Вентиляция, как сделать приточную и вытяжную вентиляцию. Для чего нужна система принудительной вентиляции в частном доме

Установка принудительной вентиляции в подвале частного дома

Чтобы в любых условиях обеспечить необходимую производительность применяют крыльчатки с электроприводами разных типов.

Вентиляция, как сделать приточную и вытяжную вентиляцию. Для чего нужна система принудительной вентиляции в частном доме

Монтаж технологического оборудования вне здания

Вентиляция, как сделать приточную и вытяжную вентиляцию. Для чего нужна система принудительной вентиляции в частном доме

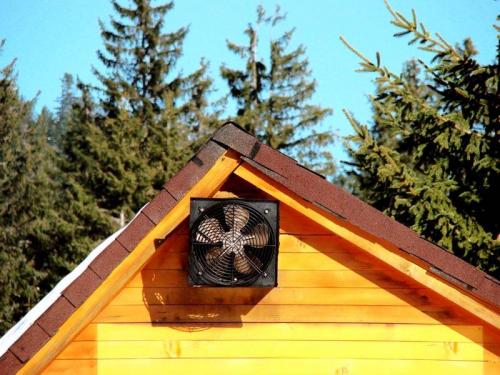

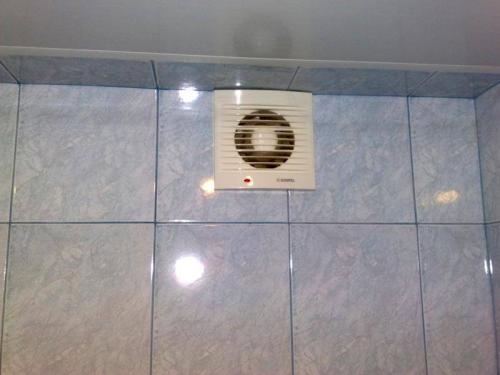

Такой вентилятор можно установить в душе, ванной комнате, ином помещении для уменьшения уровня влажности

Вентиляция, как сделать приточную и вытяжную вентиляцию. Для чего нужна система принудительной вентиляции в частном доме

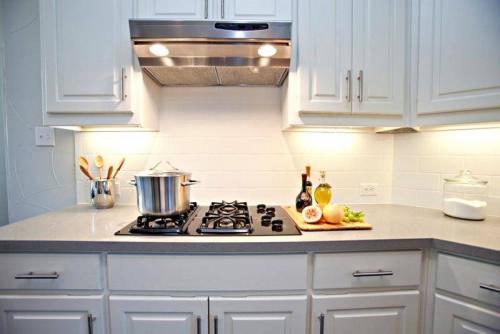

Вытяжка над плитой помогает удалять загрязнения локально, в рабочей области

Вентиляция, как сделать приточную и вытяжную вентиляцию. Для чего нужна система принудительной вентиляции в частном доме

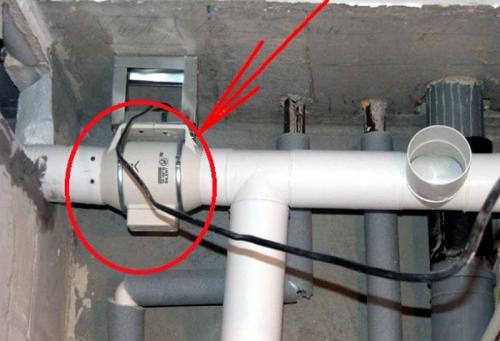

Специальный вентилятор внутри канала устанавливают при большой длине горизонтальных участков, для повышения производительности в отдельных частях системы

Вентиляция, как сделать приточную и вытяжную вентиляцию. Для чего нужна система принудительной вентиляции в частном доме

Принудительная приточно-вытяжная вентиляция

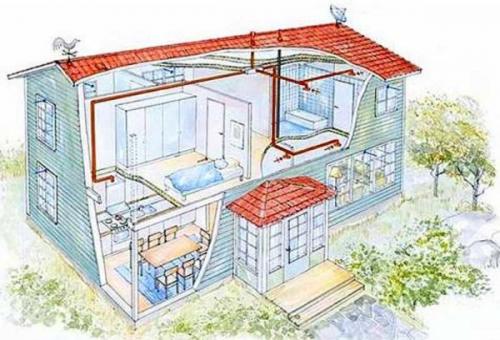

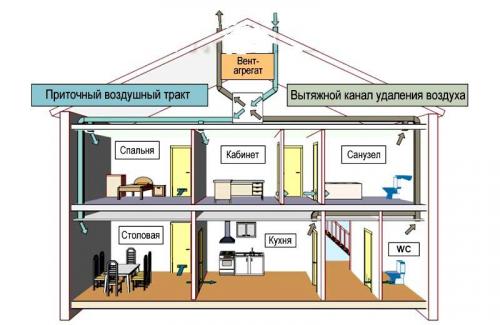

На этом рисунке изображено централизованное оснащение объекта. Здесь использован один силовой агрегат, который обеспечивает подачу и выход воздуха. При установке датчиков и регулирующих устройств изменяют производительность проветривания отдельных комнат. При объединении с кондиционерами , отоплением решают задачи поддержания комфортных температурных условий.

Вентиляция, как сделать приточную и вытяжную вентиляцию. Для чего нужна система принудительной вентиляции в частном доме

Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

  • DIY или Сделай сам ,
  • Здоровье гика

    Каждый, кто уже обзавёлся измерителем уровня углекислого газа (CO2), знает, насколько важно непрерывно подавать в жилые помещения свежий воздух. Самое простое решение этой проблемы — всегда держать открытой форточку, но у меня, как и во многих других городских домах, это не комфортно из-за уличного шума, к тому же при открытой форточке может быть очень холодно.
    Второй вариант решения проблемы свежего воздуха — приточная вентиляция, подающая воздух с улицы. Я пытался использовать компактные системы приточной вентиляции Tion, iFresh, Ballu, но понял, что все они меня не устраивают — при достаточном расходе воздуха они слишком сильно шумят. Судя по всему, сделать тихую систему с вентилятором, находящимся в комнате, невозможно.
    Именно поэтому, я сделал систему домашней вентиляции сам.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

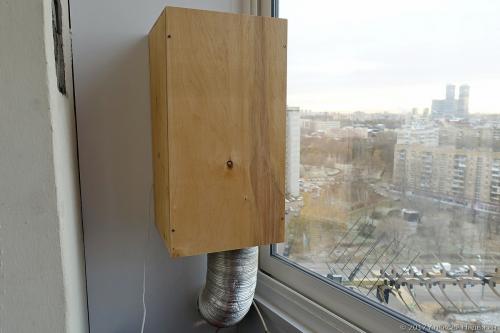

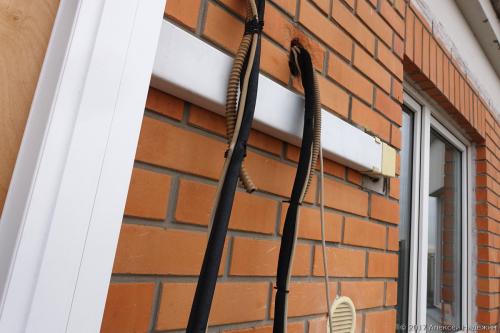

    Установка расположена на балконе. Воздух забирается с улицы, фильтруется, и по воздуховоду, закреплённому на внешней стене дома, подаётся в соседнюю комнату.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

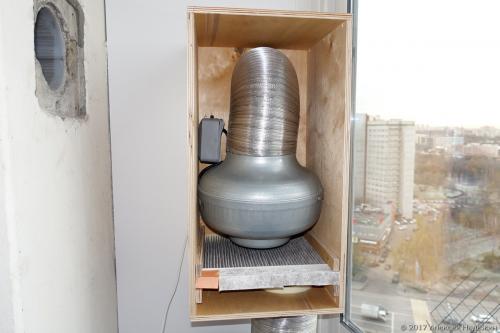

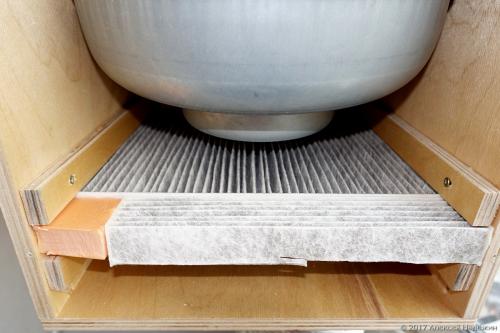

    В фанерном ящике, который мне обошёлся приблизительно в 300 рублей, располагается вентилятор Лиссант ВК125Б за 2400 рублей и автомобильный салонный фильтр за 240 рублей.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

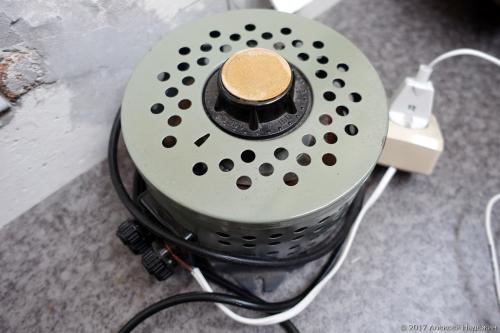

    При питании от сети вентилятор даёт огромный расход воздуха (320 м3/ч) и очень сильно шумит, поэтому я использую его на пониженных оборотах. К сожалению при использовании электронных регуляторов мощности вентилятор начинает громко гудеть, поэтому пока я просто плавно меняю напряжение на вентиляторе с помощью ЛАТР за 1150 рублей.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

    При напряжении 110 вольт вентилятор даёт расход 60 м3/ч и потребляет около 25 Вт. Такого расхода достаточно для двух человек.

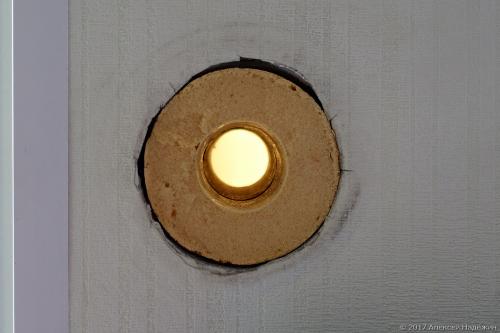

    В комнату воздух подаётся через 125-миллиметровое отверстие от клапана КИВ-125, который был штатно установлен при строительстве дома серии П44Т. Для снижения шума (как от вентилятора, так и шума улицы) в отверстие установлен шумогаситель от клапана КИВ-125.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

    Работу системы вентиляции конечно слышно, но её шум гораздо меньше, чем у компактных проветривателей при таком же расходе. Когда в комнате я один, напряжение можно снизить до 90 вольт и шум системы почти не слышен.
    За две недели использования белоснежный фильтр стал серым. Наверное, имеет смысл менять фильтры раз в месяц.

    Приточная вентиляция в квартире с фильтрацией. Самодельная домашняя вентиляция

    В ближайшие дни ко мне придёт из Китая измеритель уровня CO2 с трёхступенчатым управлением вентилятором за $44. Хочу заменить ЛАТР либо тремя высоковольтными плёночными конденсаторами либо куплю маленький 40-ваттный тороидальный трансформатор 220/220 и сделаю отводы от вторичной обмотки, размотав её и намотав обратно. Получится автоматическая система, управляющая тремя скоростями вентиляции.
    В холодное время года уличный воздух необходимо подогревать, чтобы было не холодно в комнате. Сначала я хотел установить на стене перед отверстием, из которого дует воздух, обычный дешёвый тепловентилятор с керамическим нагревателем, выкинув из него вентилятор, но потом в голову пришла идея направить поток воздуха на батарею отопления. Вполне возможно, что этого будет достаточно. Завтра улетаю в Японию, а когда вернусь буду экспериментировать.
    Самодельная приточная установка обошлась мне менее, чем в 3000 рублей (не считая стоимости ЛАТРа), работает у меня уже две недели и радует низким уровнем шума и свежим воздухом в спальне (уровень CO2 не превышает 700 ppm).

    Источник: https://gorizont-pro.ru/novosti/ustanovka-ventilyacii-v-kvartire-varianty-pritochnyh-ustanovok-dlya-kvartiry-ceny-i-opisanie

    Самодельная приточная вентиляция. Определение и серьезность проблемы

    Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

    Самодельная приточная вентиляция. Определение и серьезность проблемы

    Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

    Чтобы вы поняли, насколько это серьезно

    По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

    Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

    • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
    • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

      Уровень углекислого газа влияет на самочувствие

    • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
    • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

    Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

    Наглядный пример

    Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

    Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

    Самодельная приточная вентиляция. Определение и серьезность проблемы

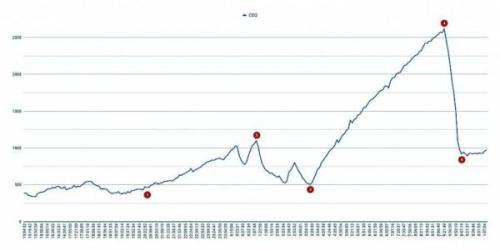

    График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

    Информация для пояснения графика:

    • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
    • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
    • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
    • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
    • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

    Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

    Приточная вентиляция. Что такое приточная вентиляция

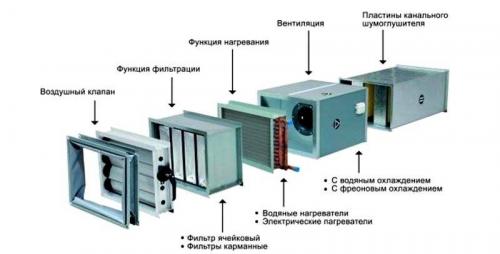

    Приточная вентиляция – это система, которая доставляет свежий воздух с улицы в помещение. В зависимости от вида и модели она может состоять из следующих элементов:

    Вентилятор

    Именно вентилятор «затягивает» воздух внутрь помещения. От его мощности зависит производительность всей системы. Однако вентиляция, состоящая из одного только вентилятора в стене, не слишком отличается от открытых окон. Конечно, свежий воздух будет поступать регулярно, но вместе с ним к Вам попадут загрязнители и уличный холод.

    Фильтры

    Они предотвращают попадание в помещение шерсти, пуха, пыли, пыльцы, выхлопных газов – всего, чем «богат» уличный воздух. Воздушные фильтры для систем вентиляции различаются в зависимости от конкретного загрязнителя. Некоторые приспособления справляются на ура даже с микроскопическими загрязнениями, а некоторые избавят Вас разве что от насекомых и крупных комьев пыли.

    Нагревательный элемент

    Он обеспечивает подогрев воздуха в холодное время года. Бывает водяным и электрическим. Водяные нагреватели используют, как правило, в просторных помещениях, а для небольшой комнаты достаточно электрического.

    Рекуператор

    Его используют, чтобы снизить затраты на подогрев в зимнее время. Он передает холодному уличному воздуху тепло уже отработанного, комнатного.

    Система шумопоглощения

    Некоторые вентиляторы для приточной вентиляции работают слишком громко. Чтобы снизить уровень шума, при разработке используют звукоизоляционные материалы.

    Воздуховоды

    Трубы, по которым движется воздух. Они могут изготавливаться из пластика, алюминиевых сплавов или нержавеющей стали, быть твердыми или гибкими – их характеристики зависят от конкретной вентиляционной системы.

    Система автоматического контроля

    Она соединяет в себе температурный датчик, регулятор скорости вращения вентилятора, контроллер уровня загрязнения фильтров и многое другое. Благодаря автоматике Вы можете не беспокоиться о работе вентиляции – она будет работать самостоятельно.

    ТАКЖЕ В КОМПЛЕКТАЦИЮ ВЕНТСИСТЕМЫ МОГУТ ВХОДИТЬ ОСУШИТЕЛЬ, УВЛАЖНИТЕЛЬ ИЛИ ОБЕЗЗАРАЖИВАТЕЛЬ ВОЗДУХА.
