Переход СИП на СИП. Как соединить СИП и кабель?
При подключении частных домов может возникнуть вопрос, как выполнить переход с СИП на кабель, например АВВГ либо ВВГ? Исходя из возможного ассортимента изделий и материалов дам свое решение, на мой взгляд самое простое и самое дешевое.
Если вы щит учета устанавливаете на фасаде дома либо на опоре линии электроснабжения, то провод СИП можно завести прямо в щит и никакие переходы делать не нужно.
Однажды заказчик пожелал установить щит учета внутри дома. Можно или нет – это отдельная тема. На тот момент, а это было несколько лет назад, сказал ему, что лучше завести СИП прямо в дом через чердак в металлической трубе. Но, это решение мне не очень нравится. Как сделал заказчик по факту, мне не известно.
Можно ли использовать прокалывающий зажим для соединения СИП и АВВГ? Однозначного ответа я не получил, все-таки изоляция у них разная и никто не может гарантировать результат. Пока не попробуешь — не поймешь
Соединение СИП с кабелем.
Если же вам все-таки необходимо переходить с СИП на кабель, то я не советую использовать медный кабель. Если рассматривать частный дом, то к дому, как правило, подходит СИП 2×16, а это соответствует медному кабелю ВВГ 2×10.
Почему 16мм? – см. Подключение PEN-проводника в частном доме.
Для соединения СИП 2×16 и АВГГ 2×16 можно использовать 2 варианта:
1 Гильза медная луженая соединительная + лента самоспекающаяся СП 0,76×19.
Гильза+лента
Данная гильза позволяет соединять не только алюминиевые кабели, но и медные, а также алюминий – медь. Для соединения подойдет гильза ГМЛ-16 (или любой другой аналог).
После опрессовки гильзу изолируем лентой самоспекающейся СП.
Самоспекающаяся лента СП изготовлена на основе этиленпропиленового каучука, который вулканизируется при намотке и образует монолитную структуру. Участок изоляции кабеля, восстановленный лентой СП, не требует механического или температурного воздействия после наматывания.
2 Гильза медная луженая соединительная + термоусаживаемая труба.

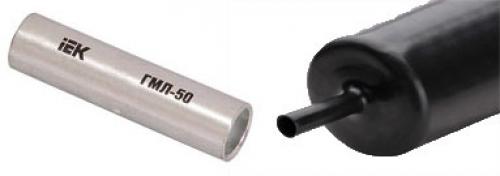

Гильза + термоусаживаемая трубка
В данном случае вместо самоспекающейся ленты используется термоусаживаемая трубка, стойкая к ультрафиолету. Здесь главное не забыть сначала надеть трубку на провод.
Соединять сечения 16 и 10 – не очень хорошее решение, нужно искать специальные гильзы (типа ГМА-16/25 и т.п.).
Как соединить СИП с алюминиевым проводом. Собственно, модернизация

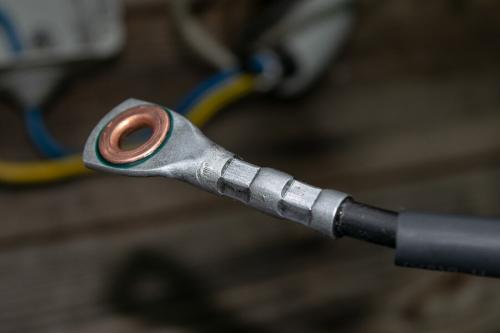

Кабель я решил пока не трогать, поэтому модернизация заключалась только в переносе разделения PEN с прокалывающих зажимов на шину. Для этого я обжал PEN-проводник СИПа алюминиево-медным наконечником ТАМ с использованием контактной токопроводящей пасты:
Место соединения изолировал термоусадочной трубкой 9/3 мм.

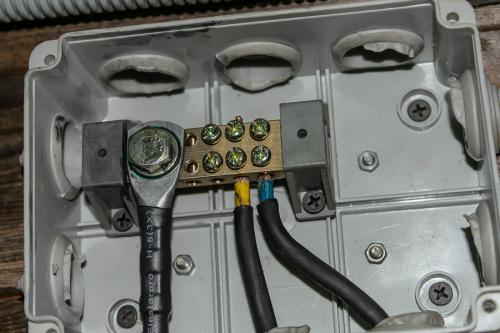

Затем подключил его к шине, зажав наконечник штатным болтом с гровером и шайбой с предварительной промазкой места контакта токопроводящей контактной пастой.
К той-же шине под двойные винты подключил жилы N и PE сечением 6 мм² кабеля ВВГнг-FRLS.
Рядом осталось место для подключения к шине заземляющего проводника.

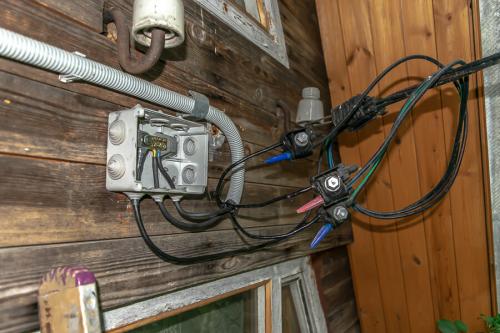

Все очищенные от внешней оболочки провода кабеля я защитил от ультрафиолета. Поскольку N и PE всё равно отсоединял, то в качестве их защиты применил клеевую термоусадочную трубку 6/2 мм. Фазные провода не отсоединял, поэтому защитил их слоем изоленты, устойчивой к ультрафиолету — 3M Scotch Super 33+. Вот так выглядит соединение СИП и ВВГнг-FRLS (крышка бокса снята):
Ещё я попробовал протянуть установленные 2 года назад прокалывающие зажимы на фазах — не протягиваются, зажаты крепко. И ещё замечу, что винтовые зажимы шины, простоявшие на улице 2 года, при попытке их для проверки протянуть — тоже не сдвинулись с места. То есть, текучесть металла жил практически отсутствует. Проверил также состояние серой гофры, простоявшей на улице 4 года. Видимых изменений тоже не заметил.
Источник: https://otoplen-dom.ru/novosti/perehod-s-sip-na-med-kak-soedinit-sip-i-kabel
Как соединить СИП с сипом. Соединение проводов СИП между собой –, как самостоятельно соединить два провода СИП между собой
Как соединить два СИП провода?
В настоящее время частное строительство находится на стадии активного развития. Многие жители нашей страны все чаще предпочитают выполнять строительные и сопутствующие работы самостоятельно, в том числе и проводить электросеть с последующим ее подключением. В связи с этим вопрос о том, как соединить два СИП провода, является актуальным.
СИП – это самонесущий силовой изолированный провод, который часто применяется для монтажа воздушных электрических сетей. В отличие от аналогичных проводов, такой кабель обладает рядом преимуществ:
- безопасность монтажа. СИП имеет уникальную конструкцию и многослойную защиту, благодаря которой достигается абсолютная безопасность при монтаже. Но если вы не имеете специального образования и ряда навыков, то самостоятельный монтаж должен осуществляться со строгим соблюдением технических требований
- надежность. Напряжение передается по кабелю в любых погодных условиях, даже неблагоприятных
- вариативность. Все типы СИП различаются не только размером сечения, но и количеством жил, а также способом их изоляции
- устойчивость к воздействию внешних факторов. Провода изготовлены из специальных материалов, устойчивых к влиянию атмосферных явлений. Даже при очень низкой температуре воздуха они остаются гибкими и мягкими
Различные виды СИП могут отличаться размером сечения. Чтобы правильно соединить два провода между собой, необходимо знать их основные характеристики.

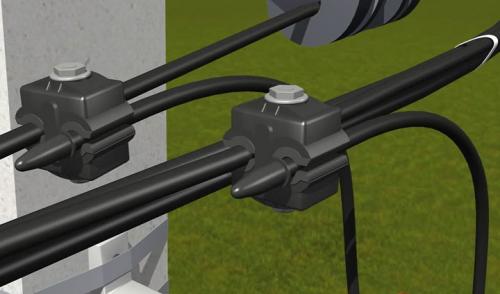

Прокалывающий зажим для СИП. Монтажные работы
Процесс установки и закрепления отвода не сложен и имеет несколько правил:
- Как уже отмечалось, арматура сделана таким образом, чтобы максимально обезопасить проведение монтажных работ, при этом не требуется прерывать подачу электроэнергии. Затягивающийся контакт не соприкасается напрямую с областью монтажа. Однако, электрик должен иметь нужную группу допуска для осуществления подобных работ.
- Чтобы отделить жилу, применяют отделительные клинья. В данном случае строго не рекомендуется применят отвертки или другие виды изделий, так как это может способствовать повреждению изоляции. Один и второй клин устанавливают с промежутком в 20 или 25 см. Это дает возможность аккуратно отчленить жилу от жгута на нужном расстоянии для монтажа (около 5-6 см).
- Благодаря наличию переходника, не допускающего окисления, изделие подходят для жил из алюминия и меди.
- Если структурой не предусмотрен монтаж двух и более СИП к одной арматуре, делать этого не стоит, чтобы избежать низких показателей герметичности и надежности.
- Прокалывающие зажимы рекомендуется использовать всего дин раз, так как повторное применение может привести к пережатию, недостаточной площади контакта из-за деформации прокалывающих зубьев и невозможности совершения прокола нужной глубины. Дополнительно стоит отметить, что зубья в новом изделии покрываются специальной силиконовой смазкой для обеспечения свойств непроницаемости. Если употребить его повторно, отсутствие смазки может привести к попаданию влаги под изоляцию.
- В комплекте с зажимом идет специальный колпачок, который в обязательном порядке крепится на конец подсоединяемого провода СИП для его непроницаемости. В части изделий уже имеется встроенная герметизация, что более удобно при монтажных работах, а также предупреждает потерю колпачка.
- Чтобы затянуть образованное соединение, применяются накидные ключи с изоляционным покрытием. Как правило, это размеры 13 и 17.
Соединение СИП и медного кабеля. Подписка на рассылку
СИП – это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 35 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с использованием алюминия.
Соединение с медной проводкой
Соединение СИП с медным кабелем напрямую невозможно, так как алюминиевое изделие имеет повышенную окисляемость, связанную с образованием плёнки, обладающей повышенным сопротивлением. Медная проводка не столь сильно подвержена данному воздействию, а возникающая плёнка характеризуется пониженным сопротивлением. Прямое соединение через окисную плёнку снижает проводимость тока и значительно влияет на качество проводки.
Таким образом, соединение провода СИП с кабелем из меди требует применения клеммных соединителей в условиях помещения и зажимов с защитной пастой в открытой атмосфере, также могут задействоваться изолированные соединения. Зажимы бывают двух типов: анкерные клиновые; ответвляющие. Первая разновидность используется при концевом креплении ответвлённой от магистрали проводки с абонентом. Второй тип позволяет соединять магистральные самонесущие провода с изолированными кабелями в ответвлённых линиях. Если изделие, соединяемое с самонесущей проводкой, имеет секторы или круглые жилы, потребуется использовать арматуру – гильзы.
Соединение СИП с медным кабелем посредством гильз предполагает округление секторной жилы. Арматура представляет собой трубку из алюминия, внутри обработанную контактной смазкой. Обжатие будет выполняться с задействованием пресса, оборудованного шестигранной матрицей, ориентироваться надо на зоны обжатия, нанесённые на гильзы.
Изоляция будет восстанавливаться термоусаживаемыми трубками, имеющими герметизирующий подслой. Потребуется обязательно выполнить дополнительную защиту соединения, для чего подходит кабельная термоусаживаемая перчатка. Есть два варианта такого изделия: E2R –две жилы; E4R – четыре жилы. Перчатка защищается от ультрафиолетового излучения и имеет герметизирующий внутренний слой. Соединение провода СИП с кабелем должно выполнять тщательно с защитой центрального проводного элемента и мест разъединения изоляции.
Использование термоусаживаемых муфт
Можно выполнять соединение, используя муфты (Рис. 1). Переходные приспособления подходят для работы с кабелями, имеющими пластмассовую изоляцию, они могут использоваться на фасадах зданий и воздушных линиях. Изделия имеют следующую комплектацию:
- изоляционные термоусаживаемые трубки;
- изоляционная перчатка;
- бронированная система заземления;
- болтовые соединители.
Соединение при помощи переходных муфт (Рис. 2) выполняется по определённой системе. Предусмотрено восстановление полиэтиленового полупроводящего изоляционного слоя, для чего используется, выравнивающая электрическое напряжение трубка. Восстановление кабельного экрана осуществляется проводом-перемычкой и лентой, после чего наносится термический плавкий клей, обеспечивающий герметичность муфты.
Соединение при помощи переходных муфт. имеющих гильзы или болтовые соединители выполняется по-разному, определяющим фактором является материал изоляции кабельных жил. Однако принцип установки на провод одинаков, предполагается термоусаживание трубки, обеспечиваемое сшитым полиолефином. Имея дело с пластмассовыми изделиями, жилы будут скрепиться, болтовыми соединениями. Соединение провода СИП с кабелем выполняется в соответствии с установленными правилами, выполнение которых обязательно.
Соединение СИП и аввг. Щит учета расположен на опоре линии
Соединение линии со щитом учета выполняется цельным проводником, который в щите подключается непосредственно к вводному автомату. Чтобы соединить проводник с линией, следует воспользоваться штатным прокалывающим зажимом, специально предназначенным для линий СИП. Вариант исполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от 16 мм 2 до 120 мм 2 с отпайкой, имеющей сечение от 6 мм 2 до 50 мм 2 . В качестве отпайки может быть применен СИП, либо обычный медный кабель, например .
Основными элементами сжима являются две стальные пластины с заостренными зубцами, которые при закручивании монтажного болта сближаются между собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и герметичность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является одноразовой.
На
Если соединение от щита учета на столбе до дома выполняется посредством СИП, для его монтажа также следует применять штатную . Лучший вариант, это завести провод непосредственно в распределительный ящик, подключив его к вводному автомату в щитке. В этом случае выполнять его скрепление с кабелем не потребуется. Если же по какой-то причине СИП и медный кабель нужно соединить, сделать это можно на улице, на вводе в дом. Соединение можно выполнить прокалывающим зажимом. Кроме этого, соединительный монтаж можно выполнить с применением плашечных сжимов, которые называют орешками за их форму. Более подробно о вы можете узнать из нашей статьи.
Сжимы обоих типов могут соединять токоведущие жилы из разных материалов , например, самонесущий изолированный проводник можно соединять с СИПом, ВВГ, либо АС. Это позволяется конструкцией соединителя, обеспечивающей отсутствие непосредственного контакта алюминия с медью. Каждый из соединяемых проводников контактирует только со стальными пластинами.

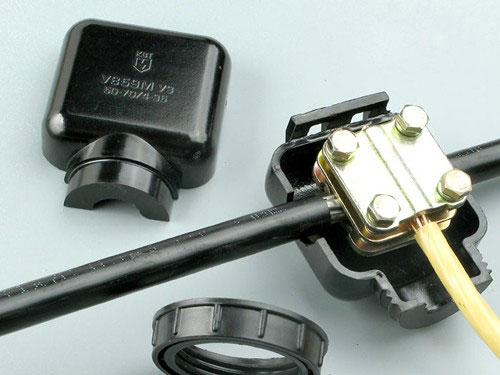

Соединение СИП с неизолированными проводами (голыми) осуществляется зажимом особой конструкции, не имеющей острых зубцов со стороны крепления голого провода. Такой тип сжима изображен на фото ниже:
Остается добавить, что соединять между собой скруткой провода из меди и алюминия не допускается ввиду возникновения электрохимической коррозии!
