Чертеж крыльца из металла. Определяемся с конструкцией и её параметрами
Чертеж крыльца из металла. Определяемся с конструкцией и её параметрами
Крыльцо из металла для дома должно быть не только надежным, но и удобным и красивым. Поэтому в первую очередь нужно выбрать его конструкцию и рассчитать основные параметры.
Параметры входного крыльца
К ним относятся размеры ступенек и площадки, угол наклона лестницы, ширина марша.
Чтобы лестницей было удобно и безопасно пользоваться, нужно придерживаться следующих значений:
- Уклон лестницы относительно горизонта – 23-45 градусов;
Для справки. Если вам нужно не парадное входное крыльцо в дом, а лесенка в подсобное помещение или на чердак, угол можно делать круче.
- Высота ступеней 12-18 см, их глубина 30-35 см;
- Минимальная ширина марша для прохода одного человека – 80 см;
- Глубина площадки перед входной дверью должна быть в 1,5 раза больше её ширины;

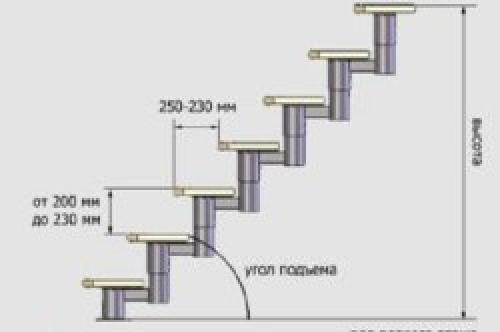

Схема крыльца для подбора основных параметров
- Перила на крыльцо дома из металла обязательно учитываются в проекте крыльца, если количество ступеней больше трех. Их высота 80-100 см;
- Уровень верхней площадки в соответствии с правилами пожарной безопасности делается ниже уровня дверного порога на 3-5 см.
Все эти параметры нужно попытаться согласовать между собой. Это не всегда удается сделать с первого раза: то ступеньки получаются слишком высокими, то угол наклона лестницы крутым. А если «загнать» его в нормативные рамки, то крыльцо из металла для частного дома не вписывается в отведенное ему пространство.
Конструкции
Если изменения перечисленных выше параметров в пределах нормы не помогают получить удобную лестницу, следует подумать над её конструкцией и расположением относительно фасада дома. Вместо прямой маршевой лестницы, расположенной под прямым углом к входу, рассмотрите другие варианты.
Например:
Выбрав оптимальную форму и расположение, продумайте конструкцию каркаса и сделайте точный чертеж крыльца из металла со всеми размерами.
Совет. Для самостоятельного изготовления выбирайте простые формы и конструкции без усеченных ступеней и радиусных элементов.
Вариантов создания каркаса для лестницы несколько.
Чертеж крыльца из металла на пять ступенек. Технология строительства металлической конструкции своими руками
Как сделать металлическое крыльцо самостоятельно? Для этого необходимо знать все тонкости сооружения конструкции из железа. Полностью из металла крыльцо изготовляется редко, в большинстве случаев железо комбинируется с деревом, бетоном, кирпичом, коваными деталями, камнем и плиткой.
Разновидности крыльца железного, фото
Устройство конструкции
Основные составляющие элементы металлической конструкции:
- площадка;
- лестница с перилами;
- навес.
Схематическое устройство крыльца из металла
Самыми прочными являются заводские конструкции, но при желании можно соорудить сварное крыльцо своими руками. Из металла можно изготовить каркас полностью, или его отдельные элементы: ступени , перила , ограждающую конструкцию площадки, а также основание для козырька .
Каркас крыльца из металла может быть кованым, или сварным. Для придания изделию презентабельного вида в конце его покрывают краской или специальными полиролями.
Определяемся с материалом
Материал для изготовления приставного металлического крыльца подбирается под кровлю дома. Если она металлическая, то металлокаркас веранды может быть изготовлен:
- из железных труб и уголков;
- меди (материал со временем практически не теряет свой изначальный вид и блеск, поскольку покрывается специальной патиной, но является довольно дорогим);
- алюминиевых труб – легкий и недорогой материал практически не требующий дополнительной обработки;
- из профильной трубы, которая бывает различного сечения и является одним из видов современного металлопроката;
- из нержавейки – труб с нанесенным защитным покрытием, которые не нуждаются в покраске;
- из кованой стали.
Различные варианты изготовления каркаса крыльца металлического, фото
Учтите: профильные трубы способны выдерживать большие нагрузки, чем обычные.Несущая конструкция крылечка может быть изготовлена из труб квадратной или круглой формы. А вот навес представляет больше пространства для фантазии – он может плоским, покатым, или сферической формы. Для настилания кровли часто применяются металлопрофиля – специальные профилированные листы оцинкованные, либо с полимерным покрытием.
Совет: при сооружении веранды для деревянного дома можно использовать комбинацию деревянных балок с металлическим каркасом для крыльца.Бюджетный вариант каркаса веранды может быть выполнен из металлических труб и уголков, соединенных путем сварки. Для укрепления его можно дополнительно обварить арматурой.
Заводское крыльцо из профильной трубы
Подготовка
Прежде чем сварить крыльцо из металла, следует продумать дизайн конструкции и составить подробный проект пристройки. Это необходимо для того, чтобы создать целостную картину сооружения, посмотреть, как оно будет гармонировать с домом.
Для этого необходимо сделать замеры, определить размеры конструкции и сделать чертеж. Из материалов понадобиться:
- бетон;
- песок;
- щебень;
- арматура;
- доски и брусья для изготовления опалубки;
- металлопрокат;
- сварочный аппарат;
- молоток, гвозди, саморезы, шурупы;
- грунтовка, краска.
Определение размеров конструкции
К металлическому крыльцу, как правило, ведет лестница . Ее ширина для удобного использования должна составлять 80-100 см, наклон от 26 до 45 градусов, количество ступеней нечетное . Удобными будут ступени шириной 20-25 см с высотой подступенка 15-20 см.
Закладывание фундамента
Металлическое крыльцо, по сравнению с бетонным , имеет небольшой вес, но фундамент для него также заливают. Это необходимо для того, чтобы конструкцию не повело в процессе эксплуатации. Он должен быть глубиной свыше 1м.
Сначала вырывают котлован, куда засыпают песчано-щебеночную подушку (не менее 10 см). Далее устанавливается деревянная опалубка. Основание ступеней вяжется из арматуры. После производится заливка бетона. Также на этапе бетонирования устанавливаются трубы для формирования основы перил и опоры для козырька.
Залитая площадка полностью высыхает за 7-10 дней
Изготовление металлической лестницы
Лестницу можно сварить и из профтрубы. За основу конструкции берут два швеллера. Их крепят к фундаменту и основанию площадки крыльца. Далее производится разметка места положения ступеней. Крепежи для них нарезают из уголка 50 мм (равнополочного) и приваривают к швеллерам основы, образуя букву «Г».
Чертеж крыльца из металла своими руками. Подготовительные работы
Схематический расчет ступеней для крыльца.
Металлическое крыльцо можно изготовить для деревянного дома по индивидуальному чертежу. Размеры будущей конструкции наносят на бумагу. Предварительно подготовленный чертеж способствует правильному расчету арматуры.
Крыльцо из металла рекомендуется сделать с лестницей, размеры которой должны колебаться в пределах 0,8-1 м. Если ширина лестничного марша составляет 1 м, тогда на нем смогут разойтись 2 человека. При необходимости этот показатель увеличивают.
Специалисты рекомендуют обустроить лестничный марш с нечетным количеством ступеней. При этом соблюдается уклон в 26-45°. Высота ступени может колебаться в пределах 12-20 см. Для выдержки заданного уклона лестницы потребуется возвести ступени одинаковой высоты.
Размеры площадки крыльца подбирают с учетом расположения входной двери в дом. Нижняя часть дверного полотна должна возвышаться над площадкой на 5 см. Для изготовления конструкции потребуются старые трубы, уголки и сварочный аппарат. Можно изготовить изделие из металлопрофиля. Предварительно старые трубы обрабатывают антикоррозионными составами. Специалисты рекомендуют сварить крыльцо для дома из оцинкованных труб. Этот материал не требует защиты от ржавчины.
Вернуться к оглавлению
Обустройство основания
Под металлическое крыльцо рекомендуется сделать фундамент. В противном случае по весне конструкция сместится.
Основание должно залегать ниже глубины промерзания почвы на 20-30 см.
Связка фундамента крыльца и дома.
Если дом отапливается, то этот показатель уменьшают до 10 см. Предварительно рекомендуется узнать, где проходят грунтовые воды. Если горизонт расположен под фундаментом, то производятся работы по отводу воды.
Следующий этап заключается в обустройстве котлована под основание. На дно ямы укладывают песок (толщина слоя – 10 см) и утрамбовывают его. Затем дно засыпают щебнем (слоем толщиной в 5 см). Для изготовления опалубки применяют доски длиной в 20 см и толщиной в 2 см. По углам основания ставят колышки, на которые наносят бечевку. Аналогичные колышки вбивают по периметру фундамента с шагом в 1 м. Доски фиксируют брусьями изнутри с помощью гвоздей. Если высота фундамента превышает 2 м, то к колышкам устанавливают упор либо распорку.
Следующий этап предусматривает армирование основания крыльца. Для этого применяют арматуру диаметром в 12 мм. В местах пересечения арматуры применяют проволоку, затем обустраивают защитный слой. Металлическая часть лестницы утапливается в бетоне. Раствор следует заливать с отступом от площадки в 10-30 см. Этот показатель зависит от типа и размеров конструкции. Если металлическое крыльцо установлено, то бетонная площадка заливается до верхней точки. Для этого рекомендуется использовать бетон марки B15, F150 или W. Чтобы удалить из него пустоты, применяют вибратор либо тяпку. Затем бетон покрывают пленкой на 7 дней.
